Thông số kỹ thuật xe cẩu 20 tấn Kato KR 20H

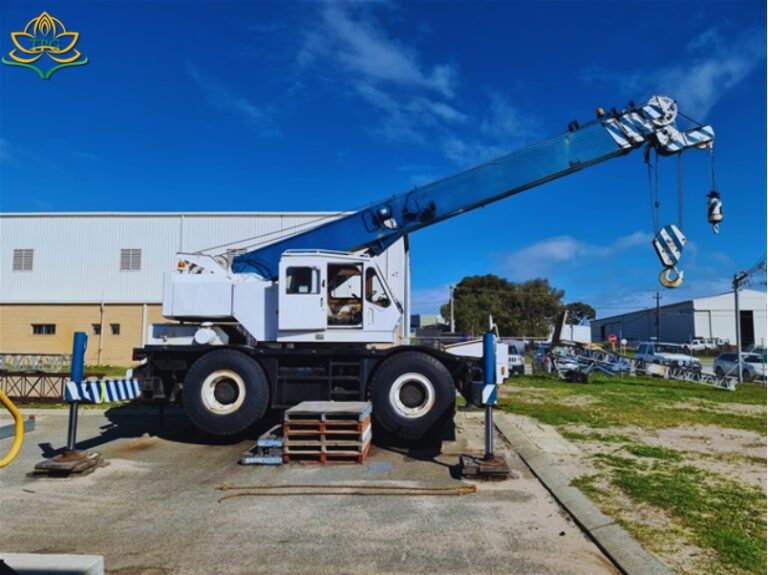

Xe cẩu 20 tấn là loại xe cẩu hạng nặng, có khả năng nâng và di chuyển vật thể có trọng lượng lên đến 20 tấn (tương đương 20.000 kg). Loại xe này được sử dụng rộng rãi trong các ngành công nghiệp nặng, xây dựng, vận tải, cứu hộ,.. một trong số các loại cẩu 20 tấn nổi tiếng nhất là dòng cẩu Kato 20 tấn KR 20H.

Ngay sau đây Tiến Phát (TPG) sẽ gửi đến bạn thông số kỹ thuật, cách đọc sơ đồ tải và cấu tạo chính của cẩu Kato 20 tấn KR 20H.

Thông số kỹ thuật xe cẩu Kato 20 tấn KR 20H

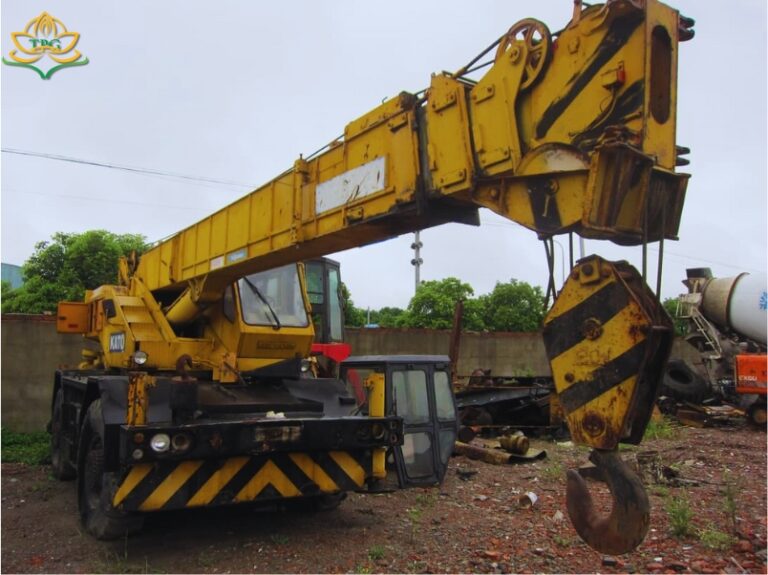

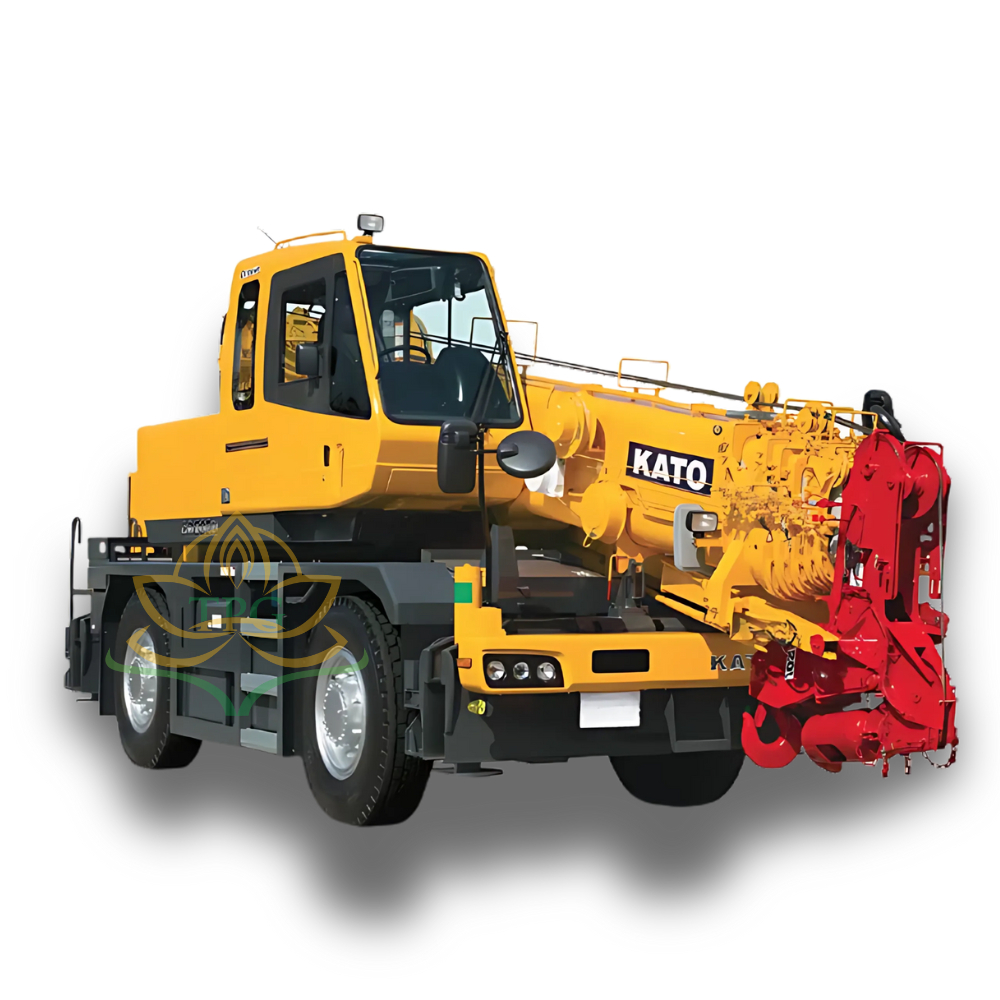

Xe cẩu Kato 20 tấn KR-20H (hay còn gọi là KR-20H-V) là một model phổ biến của hãng Kato (Nhật Bản). Dưới đây là thông số kỹ thuật chính của xe cẩu Kato 20 tấn KR-20H:

Đặc tính	Thông số
Thông số chung
Model	KR-20H (KR-20H-V)
Thương hiệu	Kato
Xuất xứ	Nhật Bản
Tải trọng nâng tối đa	20 tấn
Loại xe	Xe cẩu bánh lốp
Cần cẩu (Boom)
Chiều dài cần chính	28 – 30 mét
Số đoạn cần	4 hoặc 5 đoạn
Chiều dài cần phụ	6.5 – 7.9 mét
Góc nâng cần	Từ -2° đến 80°
Tốc độ nâng cần	Phụ thuộc hệ thống thủy lực
Hệ thống tời (Winch)
Tốc độ nâng móc chính	100 – 120 m/phút
Đường kính cáp	6 mm
Lực kéo cáp	Phụ thuộc vào từng lớp cáp
Hệ thống quay toa (Slewing)
Tốc độ quay toa	2.0 – 2.5 vòng/phút
Góc quay toa	360° liên tục
Hệ thống di chuyển (Undercarriage)
Loại bánh	Bánh lốp
Tốc độ di chuyển tối đa	45 – 49 km/h
Khả năng leo dốc	25 – 30%
Động cơ (Engine)
Loại động cơ	Thường là động cơ Diesel
Hãng sản xuất	Kato
Công suất	150 – 200 kW
Kích thước và trọng lượng (Dimensions and Weight)
Chiều dài tổng thể	11 – 12 mét
Chiều rộng tổng thể	2.5 – 2.6 mét
Chiều cao tổng thể	3.3 – 3.5 mét
Trọng lượng bản thân	26 – 28 tấn
Các thông số khác
Hệ thống thủy lực	Áp suất, lưu lượng
Hệ thống điện	Điện áp, dung lượng ắc quy
Cabin điều khiển	Các trang bị an toàn, tiện nghi

Dòng cẩu Kato 20 tấn KR 20H có khá nhiều model khác nhau, do đó thông số kỹ thuật cũng có một số thay đổi nhỏ nhưng không ảnh hưởng đến tải trọng cho phép của cẩu.

Bảng phân bố sơ đồ tải trọng xe cẩu Kato 20 tấn

Bảng sơ đồ ở trên thể hiện các thông tin chính như sau:

• Các đường cong biểu đồ: Đây là phần quan trọng nhất, biểu thị khả năng nâng của xe cẩu ở các tầm với và góc nâng khác nhau.
• Trục tung (dọc): Biểu thị chiều cao nâng (tính bằng mét – m).
• Trục hoành (ngang): Biểu thị tầm với (khoảng cách từ tâm xe cẩu đến vị trí móc cẩu – tính bằng mét – m).
• Các con số trên đường cong (5°, 25°, 45°, 60°, …): Biểu thị góc của cần phụ (jib) so với phương ngang (độ).
• Các con số bên trong các đường vòng cung (82, 70, 60, 50,…): Thể hiện góc của cần chính so với phương ngang (độ).
• Các thông số khác: 28.0m, 23.2m, 18.4m,…: Chiều dài cần chính; 11.4m, 7.0m: Chiều dài cần phụ; Rooster Sheave: Móc phụ.

Xem thêm:Bảng giá cho thuê xe cẩu Kato uy tín từ 20 tấn đến 100 tấn

Cách đọc sơ đồ tải trọng của cẩu Kato 20 tấn

Để đọc được sơ đồ tải trọng cẩu 20 tấn chúng ta cần thực hiện theo trình tự sau:

Xác định cấu hình của hệ thống cần cẩu

Sơ đồ cẩu ở phần trên thể hiện nhiều cấu hình cần khác nhau (ví dụ: 28.0m boom + 11.4m jib, 28.0m boom + 7.0m jib, rooster sheave + 28.0m boom…).

Cần xác định bạn đang sử dụng cấu hình nào dựa vào chiều dài cần chính, chiều dài cần phụ và có sử dụng cần phụ hay không.

Xác định tầm với mong muốn

• Tìm giá trị tầm với mong muốn trên trục hoành (ngang).
• Xác định chiều cao nâng mong muốn:
• Tìm giá trị chiều cao nâng mong muốn trên trục tung (dọc).

Tìm điểm giao nhau

• Từ điểm tầm với trên trục hoành, kẻ một đường thẳng đứng lên.
• Từ điểm chiều cao nâng trên trục tung, kẻ một đường thẳng ngang sang.
• Hai đường thẳng này sẽ giao nhau tại một điểm trên sơ đồ.

Xác định tải trọng an toàn

• Nếu điểm giao nhau nằm dưới đường cong biểu đồ của cấu hình cần đang sử dụng: Xe cẩu có thể nâng được tải trọng ở tầm với và chiều cao đó.
• Nếu điểm giao nhau nằm trên đường cong biểu đồ: Xe cẩu không thể nâng được tải trọng ở tầm với và chiều cao đó.
• Để xác định tải trọng an toàn tối đa tại điểm giao nhau đó, bạn cần nội suy giữa các đường cong tải trọng gần nhất. Điều này đòi hỏi kỹ năng đọc biểu đồ tốt. Thường thì các nhà sản xuất sẽ cung cấp bảng tải trọng chi tiết để tra cứu dễ dàng hơn.

Chú ý các đường đứt khúc, chúng thường đại diện cho giới hạn làm việc an toàn, không được vượt qua.

Trên đây là nội dung bài viết chi tiết giới thiệu về dòng xe cẩu 20 tấn bao gồm thông số kỹ thuật, sơ đồ tải trọng và cách đọc tải trọng. Hi vọng rằng, qua bài viết này bạn sẽ hiểu rõ hơn về 1 trong những loại cẩu Kato phổ biến nhất trên thị trường hiện nay.
