Hiệu chuẩn cảm biến cần xe nâng người boom lift là thao tác kỹ thuật thiết lập lại các thông số đo lường thực tế của cảm biến góc cần boom lift (boom angle sensor) và cảm biến chiều dài cần (boom length sensor) về giá trị chuẩn của nhà sản xuất. Thao tác này giúp hệ thống điều khiển xe nâng người nhận diện chính xác tọa độ của lồng thao tác trong không gian, từ đó kích hoạt đúng vùng làm việc an toàn và ngăn chặn nguy cơ lật xe.
Bài viết này hướng dẫn chi tiết cách hiệu chuẩn cảm biến cần boom lift theo quy trình 10 vị trí thực tế trên dòng xe Ultra Boom JLG 1350SJP bằng bộ phân tích JLG Analyzer.

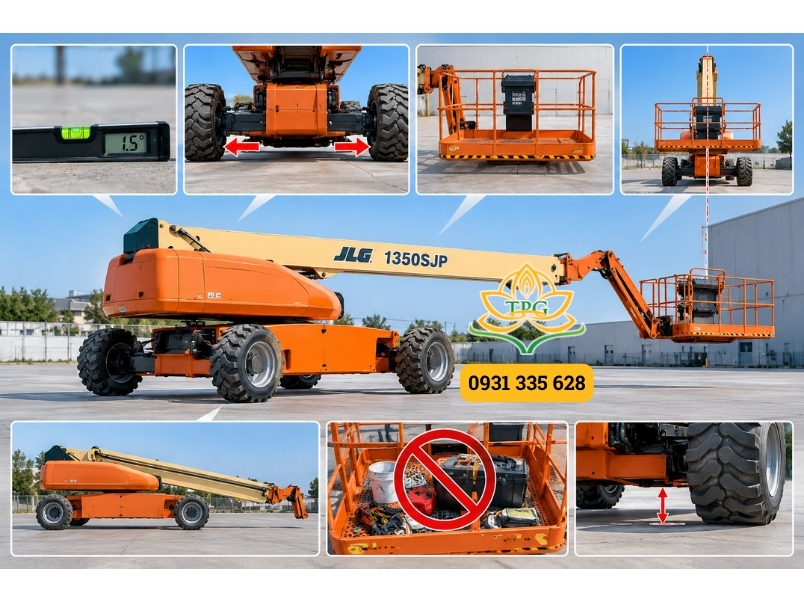

Điều kiện an toàn bắt buộc trước khi hiệu chuẩn cảm biến cần JLG 1350SJP
Xe phải được đỗ trên mặt nền cứng bằng phẳng với độ nghiêng dưới 1.5 độ, mở hết trục cầu mở rộng, giỏ nâng để trống hoàn toàn, cần chính thu hết và cần phụ nằm ngang chính giữa.
Việc chuẩn bị mặt bằng và cấu hình xe đúng tiêu chuẩn kỹ thuật là điều kiện tiên quyết để việc cân chỉnh cảm biến cần xe nâng người không bị sai lệch dữ liệu:
- Mặt bằng làm việc: Nền bê tông phẳng, chịu lực tốt, góc nghiêng đo qua cảm biến nghiêng tilt sensor phải nhỏ hơn 1.5 độ theo tiêu chuẩn của Occupational Safety and Health Administration (OSHA).
- Trạng thái trục cầu và bánh xe: Hai cầu mở rộng (extendable axles) phải được kích hoạt bung ra hết cỡ, các bánh xe căn chỉnh theo phương thẳng hướng về phía trước.
- Tình trạng sàn thao tác: Dọn sạch toàn bộ đồ nghề, dụng cụ; tuyệt đối không có người trên giỏ để tránh làm sai lệch hệ thống giới hạn tải trọng.
- Vị trí của hệ thống cần: Cần chính (main boom) thu vào sát giá đỡ; cần phụ (jib) nâng về phương nằm ngang và xoay đúng vị trí tâm chính giữa xe.
- Hiện tượng nâng cầu sau: Trong quá trình thực hiện quy trình hiệu chuẩn cảm biến boom lift, bánh sau có thể nhấc nhẹ khỏi mặt đất khoảng 2.5 cm do trọng tâm dịch chuyển (đây là hiện tượng cơ học bình thường). Tuy nhiên, nếu bánh sau bị nhấc bổng từ 10 cm trở lên, kỹ thuật viên phải dừng ngay để kiểm tra lại hệ thống khóa lắc trục (oscillating axle).
Kết nối thiết bị đọc lỗi và truy cập menu hiệu chuẩn
Cắm bộ phân tích JLG Analyzer vào cổng giao tiếp sau tủ điều khiển mặt đất, bật nguồn xe, nhập mã bảo mật cấp độ 2 và điều hướng tới mục cân chỉnh cảm biến cần.
Các bước kết nối thiết bị cầm tay để cài đặt cảm biến cần xe nâng người được thực hiện tuần tự như sau:
- Bước 1: Chuyển đổi quyền vận hành: Gạt công tắc chọn vị trí điều khiển trên thân xe về chế độ Ground Control (điều khiển dưới đất).
- Bước 2: Kết nối thiết bị chẩn đoán: Cắm đầu cáp của bộ phân tích JLG Analyzer vào giắc kết nối nằm phía sau bảng điều khiển mặt đất, sau đó xoay nhả nút dừng khẩn cấp (Emergency Stop) và đề nổ động cơ diesel.
- Bước 3: Đăng nhập quyền quản trị chuyên sâu: Từ giao diện chính của màn hình Analyzer, cuộn chọn mục
ACCESS LEVEL 2, bấmENTERvà nhập mã PIN truy cập mặc định của xe. - Bước 4: Mở menu hiệu chuẩn: Chọn danh mục
CALIBRATIONS-> chọn tiếpBOOM SENSORS-> bấmENTERđể bắt đầu chu trình calibration cảm biến boom lift.
Xem thêm: Hướng dẫn sử dụng máy chẩn đoán lỗi và hiệu chỉnh xe nâng người JLG

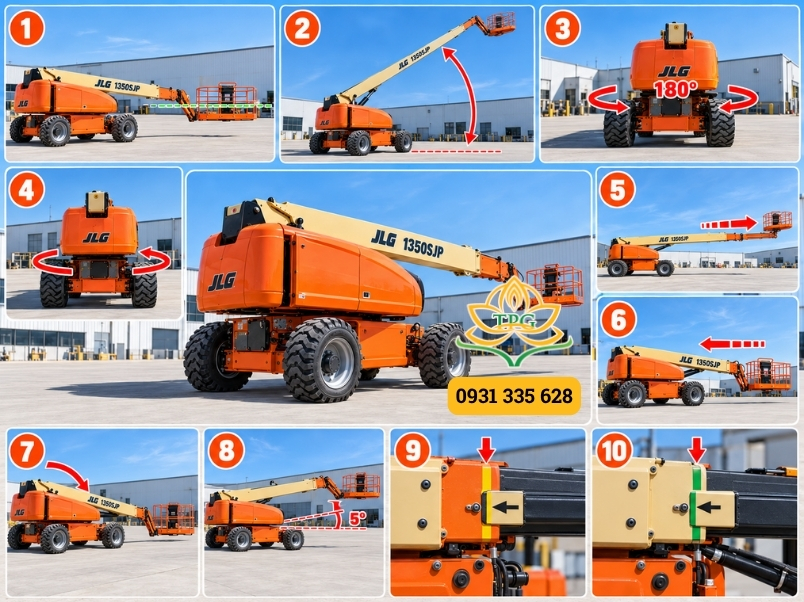

Quy trình hiệu chuẩn cảm biến cần 10 vị trí trên xe nâng người JLG 1350SJP
Kỹ thuật viên phải điều khiển cần di chuyển chính xác qua 10 mốc vị trí không gian để hộp điều khiển ghi nhận toàn bộ dải hành trình của cảm biến vị trí cần nâng.
Dưới đây là các bước thao tác thực nghiệm chi tiết:
Vị trí 1: Xác nhận điều kiện ban đầu và phụ kiện
Màn hình máy phân tích yêu cầu kiểm tra cảm biến cần xe nâng người tại trạng thái tĩnh. Xác nhận lại 5 thông số: giỏ không tải, cần phụ nằm ngang, giỏ cân bằng, giỏ ở tâm giữa, cần chính đã thu hết -> bấm ENTER. Tiếp theo, máy hỏi xe có gắn thêm đồ (giá nâng kính SkyGlazier, máy hàn, giá ống) hay không: chọn YES nếu có, chọn NO nếu xe nguyên bản -> bấm ENTER để bắt đầu vị trí 1.
Vị trí 2: Nâng cần chính góc tối đa
Vận hành tay trang nâng cần chính lên hết cỡ cho đến khi xi-lanh nâng chạm giới hạn hành trình cơ khí -> bấm ENTER.
Vị trí 3: Xoay toa góc 180 độ
Điều khiển mâm quay toa xoay một góc 180 độ sang hướng đối diện -> bấm ENTER. Chờ hệ thống đo đạc dữ liệu, khi màn hình nhấp nháy yêu cầu xác nhận -> bấm ENTER tiếp.
Vị trí 4: Xoay toa về vị trí ban đầu
Quay mâm toa 180 độ ngược lại để thân cần trở về đúng trục dọc ban đầu -> bấm ENTER. Đợi bo mạch tính toán xong -> bấm ENTER.
Vị trí 5: Thò cần chính ra hết cỡ
Thao tác nút thò cần (Telescope Out) vươn dài các đoạn cần ra tối đa cho tới khi hết hành trình xi lanh -> bấm ENTER.
Vị trí 6: Thu cần chính vào hết cỡ
Bấm giữ nút thu cần (Telescope In) đưa toàn bộ các ống lồng rút sát vào bên trong -> bấm ENTER.
Vị trí 7: Hạ cần về giá đỡ
Hạ toàn bộ cần chính xuống vị trí thấp nhất cho tới khi thân cần đặt êm ái trên giá đỡ (boom rest) -> bấm ENTER. Đợi thiết bị nạp dữ liệu xong -> bấm ENTER.
Vị trí 8: Nâng cần ngắt góc tự động 5 độ
Thao tác nâng cần lên thật chậm rãi cho tới khi xe tự động phát tín hiệu ngắt chuyển động ở góc nâng khoảng 5 độ -> bấm ENTER. Bước này đóng vai trò quan trọng trong việc hiệu chỉnh cảm biến góc cần boom lift.
Vị trí 9: Thò cần đến vạch định vị màu vàng
Quan sát mũi tên chỉ thị gắn trên thân cần, điều khiển thò cần ra từ từ cho đến khi đầu mũi tên trùng khớp vào chính giữa vạch sơn màu vàng -> bấm ENTER.
Vị trí 10: Thu cần về vạch định vị màu xanh lá
Tiến hành hiệu chuẩn cảm biến chiều dài cần boom lift bằng cách thu cần lại, căn chỉnh mũi tên dừng đúng tâm vạch sơn màu xanh lá -> bấm ENTER.
Sau khi hoàn tất vị trí 10, màn hình máy đọc lỗi sẽ hiện thông báo xác nhận thành công. Kỹ thuật viên nhấn phím thoát (ESC) 2 lần để quay lại menu chính, sau đó ấn nút dừng khẩn cấp xuống và nhả ra để hệ thống an toàn xe nâng người khởi động lại và lưu đè dữ liệu mới.
Xem thêm: Cách hiệu chuẩn cảm biến tải xe nâng người JLG, Genie

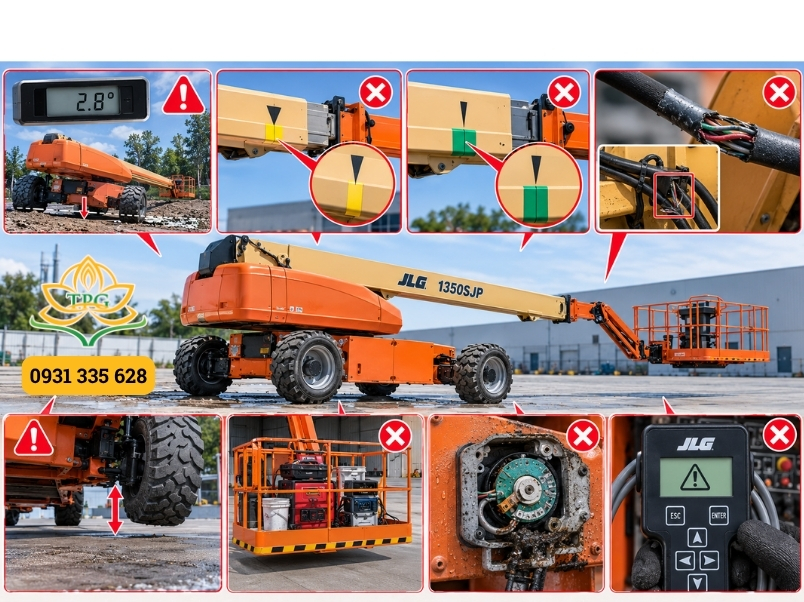

Những lỗi thường gặp khiến quá trình hiệu chuẩn cảm biến cần xe nâng người thất bại
Quá trình cài đặt thường bị hủy bỏ (Calibration Fault) do nền đất bị lún nghiêng, thao tác căn lệch vạch màu sơn hoặc dây tín hiệu cảm biến bị chập chờn.
Nắm rõ các nguyên nhân gây lỗi giúp thợ máy xử lý nhanh trục trặc:
- Mặt nền không đạt chuẩn: Nền đất yếu khiến bánh xe bị lún khi vươn cần, làm góc nghiêng vượt quá 1.5 độ khiến máy tự động ngắt chu trình.
- Căn lệch vạch chỉ thị cơ khí: Tại vị trí 9 và 10, nếu thợ vận hành vội vàng bấm
ENTERkhi mũi tên chưa nằm đúng giữa vạch màu vàng hoặc xanh lá, hệ thống sẽ báo lỗi chiều dài không khớp (Length Sensor Out of Range). - Đứt dây hoặc lỏng chân giắc: Dây cáp xoắn truyền tín hiệu từ hộp cảm biến góc và chiều dài về bộ điều khiển trung tâm bị nứt vỏ, ẩm nước hoặc lỏng giắc cắm CAN bus.
- Hỏng hóc phần cứng cảm biến: Bản thân các biến trở xoay bên trong cụm cảm biến vị trí cần nâng bị mòn rãnh quét điện trở sau nhiều năm làm việc ngoài trời.
Các câu hỏi thường gặp về hiệu chuẩn cảm biến cần xe nâng người boom lift
Khi nào bắt buộc phải thực hiện hiệu chuẩn cảm biến cần xe nâng người boom lift?
Quy trình này bắt buộc thực hiện khi xe xuất hiện mã lỗi liên quan đến góc cần/chiều dài cần, sau khi thay mới cảm biến góc (boom angle sensor), thay cụm dây rút đo chiều dài (boom length sensor), thay hộp bo mạch điều khiển hoặc sau các đợt đại tu cơ khí cần nâng.
Không có bộ đọc lỗi JLG Analyzer thì có tự cân chỉnh cảm biến được không?
Không. Đối với dòng Ultra Boom của JLG, toàn bộ thuật toán cân chỉnh đều yêu cầu cấp quyền qua thiết bị phần cứng chuyên dụng để giao tiếp với hệ thống vi xử lý.
Việc bánh sau bị nhấc lên khỏi mặt đất khi hiệu chuẩn có gây lật xe không?
Không, nếu mức nhấc chỉ nằm trong khoảng 2.5 cm. Đây là phản ứng cơ học tự nhiên khi dồn tải lúc vươn cần dài ở góc thấp. Tuy nhiên, nếu bánh bị hổng từ 10 cm trở lên, cần kiểm tra ngay chốt khóa lắc trục trước khi tiếp tục thao tác.
Kết luận
Nắm vững hướng dẫn hiệu chuẩn cảm biến cần xe nâng người boom lift 10 vị trí giúp kỹ thuật viên làm chủ thiết bị, đảm bảo xe vận hành ổn định và đáp ứng nghiêm ngặt các quy chuẩn an toàn lao động trên cao. Việc kiểm tra và hiệu chuẩn đúng định kỳ không chỉ bảo vệ an toàn cho thợ thi công mà còn giúp doanh nghiệp tránh được các sự cố dừng máy ngoài ý muốn.
