Tiến Phát Group hướng dẫn sử dụng máy đọc lỗi xe nâng người JLG dòng ES một cách trực quan và chính xác trong bài viết này, bao gồm quy trình chuẩn bị an toàn, các bước cắm thiết bị chẩn đoán lỗi, cách điều hướng menu hệ thống và phương pháp đọc mã lỗi xe nâng người bằng máy. Những thông tin chuyên sâu dưới đây sẽ giúp kỹ thuật viên làm chủ quy trình chuẩn đoán sự cố xe nâng người bằng máy đọc lỗi, từ đó tối ưu hóa công tác bảo trì và bảo dưỡng.
Chuẩn bị trước khi kết nối thiết bị chuẩn đoán lỗi xe nâng người
Kỹ thuật viên cần đưa xe về mặt phẳng an toàn, tắt hoàn toàn nguồn điện bằng cách ấn nút dừng khẩn cấp (E-stop) và trang bị đầy đủ bảo hộ lao động trước khi thực hiện kết nối máy đọc lỗi xe nâng người. Việc tuân thủ nghiêm ngặt bước chuẩn bị này giúp bảo vệ bộ điều khiển ECU khỏi nguy cơ sốc điện và đảm bảo an toàn tuyệt đối cho người thao tác.
- Trang bị bảo hộ: Đeo kính bảo hộ và găng tay cách điện vì quá trình kết nối này có thể tiếp cận gần khu vực bình ắc quy axit-chì.
- Đảm bảo mặt bằng: Đỗ xe nâng người trên bề mặt phẳng, khô ráo, không có chướng ngại vật xung quanh.
- Ngắt nguồn điện tạm thời: Ấn nút dừng khẩn cấp E-stop ở cả tay điều khiển trên sàn nâng và hộp điều khiển mặt đất xuống. Điều này giúp bảo vệ cổng kết nối mạch điện không bị đoản mạch khi cắm giắc tín hiệu.

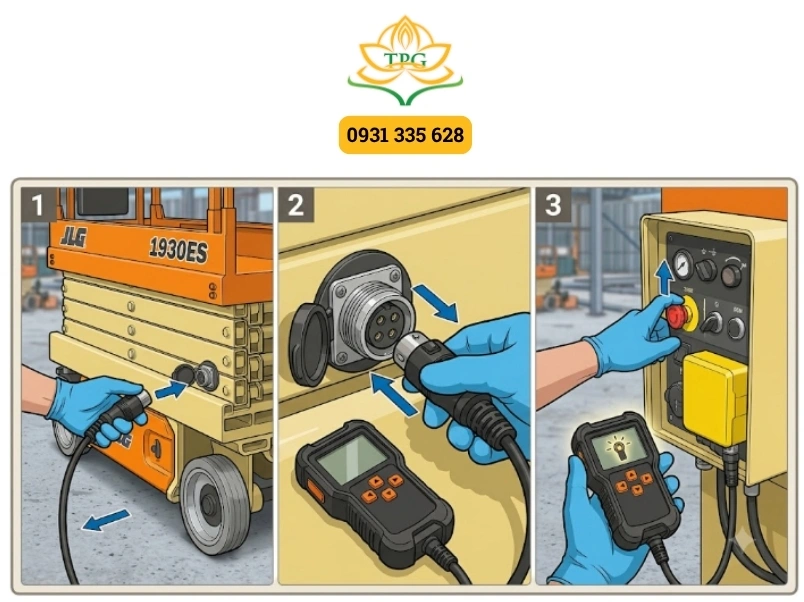

Hướng dẫn các bước kết nối máy đọc lỗi JLG Analyzer chi tiết
Để kết nối thiết bị chẩn đoán xe nâng người JLG Analyzer, bạn cần tìm đúng giắc cắm tròn ở hộp điều khiển mặt đất, cắm chặt tay nối và kéo nút E-stop để kích hoạt nguồn cấp từ hệ thống ắc quy của xe. Đây là bước nền tảng trong quy trình đọc lỗi nhằm thiết lập đường truyền tín hiệu ổn định giữa máy đọc và hệ thống điều khiển xe nâng người.
- Bước 1 – Tìm vị trí cổng kết nối: Tiếp cận bên trong hộp điều khiển mặt đất trên xe JLG, tìm đầu giắc cắm chờ Deutsch 4 chân nằm thẳng hàng có chốt gài bảo vệ.
- Bước 2 – Cắm thiết bị đọc lỗi: Đưa đầu cáp giắc dẹt của máy đọc lỗi JLG Analyzer vào đúng hướng khấc định vị của giắc chờ, ấn nhẹ vào cho đến khi nghe tiếng “tạch” của chốt gài trên lưng giắc để cố định liên kết.
- Bước 3 – Cấp nguồn cho máy hoạt động: Kéo nút dừng khẩn cấp E-stop ở dưới đất ra. Lúc này, phần mềm chẩn đoán xe nâng người tích hợp trong máy đọc sẽ tự động khởi động bằng nguồn điện 24V cấp từ bình ắc quy của xe.

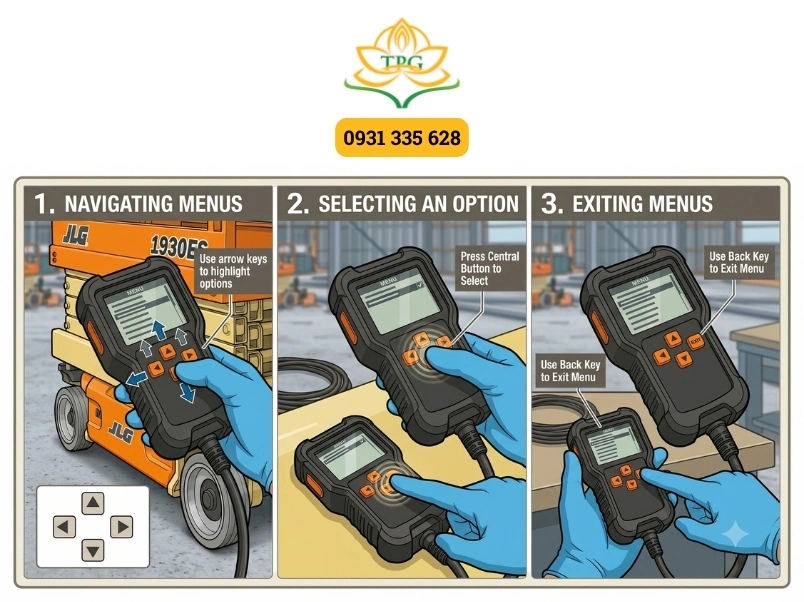

Hướng dẫn cách điều hướng và sử dụng menu trên máy đọc lỗi xe nâng người
Việc sử dụng thiết bị đọc lỗi xe nâng người JLG được thực hiện thông qua cụm 4 phím mũi tên điều hướng để truy cập vào hai menu cốt lõi là Diagnostics (Chẩn đoán trạng thái) và Personalize (Cài đặt thông số). Thành thạo kỹ năng điều hướng này giúp bạn biết rõ máy đọc lỗi hoạt động như thế nào và thực hiện cách kiểm tra lỗi xe nâng người nhanh chóng nhất.
- Nguyên lý hoạt động của các phím bấm:
- Phím Mũi tên Lên/Xuống (↑ / ↓): Dùng để cuộn xem các danh mục hoặc tăng giảm giá trị dữ liệu.
- Phím Mũi tên Phải (→): Đóng vai trò là phím Chọn (Enter/Yes) để đi sâu vào menu con.
- Phím Mũi tên Trái (←): Đóng vai trò là phím Thoát (Escape/No) để trở lại danh mục cấp trên.
- Truy cập menu Diagnostics để check lỗi: Nhấn phím di chuyển đến mục
DIAGNOSTICS, ấn nút Chọn, sau đó tìm đến nhánhSYSTEM TRIPShoặcHELP. Màn hình sẽ hiển thị trực tiếp các mã lỗi xe nâng người (DTC) hiện hành. - Xem thông số kỹ thuật thời gian thực: Bạn có thể vào mục
DIAGNOSTICS→BATTERYđể xem số Volt thực tế của bình, hoặc vào mụcJOYSTICKđể kiểm tra độ lệch tâm của tay gạt. - Khuyến cáo về menu Personalize: Menu này cho phép thay đổi cấu hình xe. Tuy nhiên, nếu không phải chuyên gia của hãng, bạn không nên tự ý hiệu chỉnh để tránh làm sai lệch thuật toán vận hành an toàn của hệ thống.

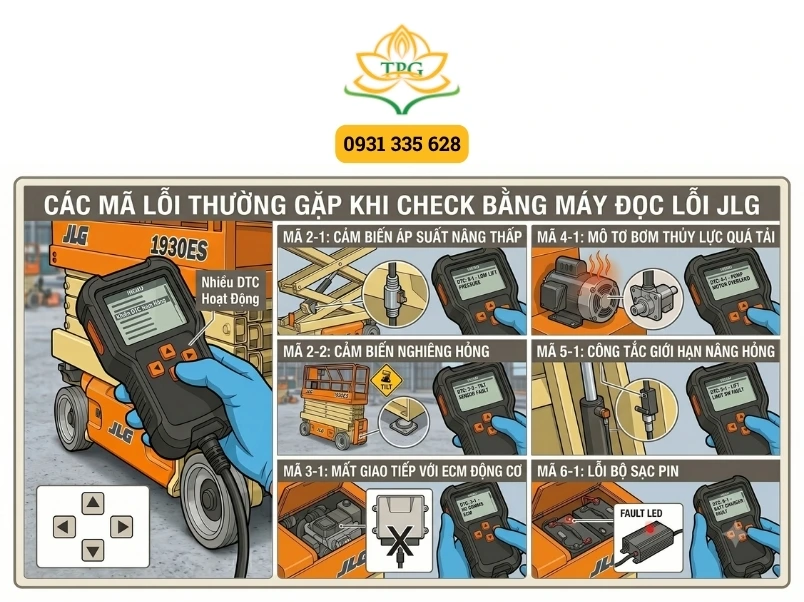

Các mã lỗi thường gặp khi check bằng máy đọc lỗi JLG
Khi ứng dụng cách sử dụng máy đọc lỗi xe nâng người, thiết bị sẽ trả về các mã lỗi dạng số (DTC) đại diện cụ thể cho lỗi hệ thống điện, lỗi cảm biến, hoặc lỗi hệ thống thủy lực. Việc hiểu rõ ý nghĩa từng mã lỗi giúp kỹ thuật viên đưa ra phương án khắc phục sự cố xe nâng người trúng đích.
Dưới đây là bảng cách tra cứu mã lỗi xe nâng người phổ biến trên dòng JLG ES:
- DTC 2-1 hoặc 2-2 (Lỗi tay gạt Joystick): Tín hiệu điện áp gửi về từ tay điều khiển bị sai lệch hoặc Joystick không nằm ở vị trí trung tâm khi khởi động nguồn.
- DTC 3-2 (Pothole Protection Open): Hệ thống chống sập ổ gà gặp sự cố cơ khí bị kẹt hoặc hỏng công tắc hành trình khi sàn nâng được nâng lên cao.
- DTC 4-4 (Brake Error): Khóa phanh điện từ ở mô tơ di chuyển không giải phóng được hoặc cuộn dây phanh bị hở mạch.
- DTC 6-2 (Low Battery Voltage): Điện áp nguồn cấp từ bình ắc quy tụt xuống dưới mức an toàn (thường dưới 20.6V), hệ thống sẽ khóa chức năng nâng để bảo vệ thiết bị.
- DTC 7-1 hoặc 7-2 (Lỗi hệ thống thủy lực): Mô tơ bơm thủy lực bị quá tải hoặc cuộn dây van điện từ điều khiển nâng hạ bị ngắt mạch.
Xem thêm: Các mã lỗi thường gặp trên xe nâng người cắt kéo Genie
Những lưu ý quan trọng để bảo vệ máy đọc lỗi và hộp điều khiển xe nâng người
Để bảo vệ an toàn cho thiết bị chẩn đoán và bộ điều khiển ECU xe nâng người, kỹ thuật viên tuyệt đối không được cắm hoặc rút giắc kết nối khi xe đang bật nguồn và phải luôn giữ cổng kết nối CAN Bus sạch sẽ, khô ráo. Việc tuân thủ các nguyên tắc này giúp ngăn ngừa hiện tượng xung điện làm cháy bo mạch điều khiển đắt tiền.
- Không rút giắc đột ngột: Luôn luôn ấn nút dừng khẩn cấp E-stop để ngắt nguồn trước khi rút máy đọc lỗi ra khỏi xe.
- Vệ sinh cổng tín hiệu: Tránh để dầu thủy lực, bụi bẩn hoặc nước lọt vào giắc cắm dẹt. Hãy đậy nắp bảo vệ ngay sau khi hoàn thành công việc.
- Bảo quản thiết bị đọc lỗi: Tránh để máy đọc lỗi ở những nơi có nhiệt độ quá cao, môi trường ẩm ướt hoặc rơi vỡ cơ học trên công trường.
Các câu hỏi thường gặp khi sử dụng máy đọc lỗi xe nâng người
Làm thế nào để thực hiện hướng dẫn xóa lỗi xe nâng người JLG?
Đối với dòng xe JLG ES, đa số các mã lỗi an toàn (như lỗi ổ gà 3-2 hoặc lỗi nghiêng 3-1) sẽ tự động biến mất sau khi bạn khắc phục xong sự cố vật lý và tiến hành tắt/bật lại nguồn điện của xe.
Tại sao cắm máy đọc lỗi Analyzer vào xe JLG nhưng màn hình không sáng?
Hiện tượng này thường do bình ắc quy của xe đã bị cạn kiệt hoàn toàn không đủ cấp nguồn, hoặc cầu chì nguồn cấp cho hộp điều khiển mặt đất đã bị đứt, hoặc giắc cắm tín hiệu bị lỏng chân kim.
Máy đọc lỗi JLG Analyzer có dùng được cho xe nâng người Genie không?
Không. Mỗi nhà sản xuất (như JLG, Genie, Haulotte) đều phát triển phần mềm chẩn đoán xe nâng người và giao thức truyền thông riêng, do đó máy đọc lỗi của JLG không thể sử dụng chéo cho xe hãng khác.
Kết luận
Việc làm chủ hướng dẫn sử dụng máy đọc lỗi xe nâng người JLG là chìa khóa vàng giúp các đơn vị kỹ thuật nâng cao năng suất bảo trì và bảo dưỡng. Bằng việc vận dụng đúng hướng dẫn chẩn đoán lỗi xe nâng người thông qua máy Analyzer, bạn không chỉ rút ngắn thời gian xử lý các sự cố hư xe không rõ nguyên nhân mà còn đảm bảo an toàn tuyệt đối cho thiết bị theo đúng khuyến cáo từ tập đoàn Oshkosh.
