Tiến Phát Group sẽ hướng dẫn cách kiểm tra độ tụt xy lanh trên xe nâng người JLG dòng ES trong bài viết này nhằm giúp kỹ thuật viên chủ động kiểm soát hiện tượng sụt áp thủy lực rò rỉ cơ học tĩnh. Nội dung dưới đây tổng hợp các bước chuẩn bị mặt bằng, quy trình kiểm tra xi lanh nâng hạ JLG chi tiết, cách tính số liệu hao hụt lòng ty mạ crôm và phương pháp bảo dưỡng xi lanh định kỳ. Việc áp dụng đúng kỹ năng này sẽ giúp phát hiện sớm lỗi tụt cần nâng trên xe JLG, đảm bảo tính mạng cho thợ làm việc trên cao và duy trì tiêu chuẩn an toàn vận hành xe nâng người.
Ý nghĩa của việc kiểm tra độ tụt xy lanh thủy lực xe nâng người JLG
Việc thực hiện bài test độ tụt xi lanh thủy lực trên xe nâng người giúp kỹ thuật viên chủ động xác định chính xác các hư hỏng nội bộ của phớt và gioăng xy lanh hoặc van cân bằng thủy lực giữ áp. Quy trình định kỳ này đóng vai trò quyết định trong việc ngăn chặn rủi ro sàn thao tác tự động sụt giảm chiều cao tĩnh, từ đó bảo vệ hệ thống cơ khí và loại bỏ nguy cơ mất an toàn nghiêm trọng tại nhà xưởng.
- Tối ưu hóa kế hoạch sửa chữa: Giúp người quản lý thiết bị sớm đưa ra phương án bảo trì xe nâng người trước khi hệ thống bị mất áp suất tĩnh hoàn toàn dẫn đến hỏng hóc cụm xy lanh.
- Phát hiện hư hỏng kín mạch: Giúp nhận diện lỗi mòn phớt pit-tông bên trong lòng ống dẫn dầu mà mắt thường không thể quan sát.
- Đảm bảo an toàn thi công: Ngăn ngừa hiện tượng sàn thao tác bị hạ độ cao đột ngột khi đang chịu tải trọng nâng lớn ở độ cao tối đa.
Chuẩn bị trước khi thực hiện bài test độ tụt xy lanh trên xe JLG
Trước khi tiến hành đo đạc, kỹ thuật viên bắt buộc phải đỗ xe nâng người tại mặt phẳng bê tông cứng vững, châm đủ lượng dầu và cho máy chạy không tải để xả hết bọt khí ra khỏi hệ thống thủy lực. Việc tuân thủ nghiêm ngặt bước chuẩn bị này giúp loại bỏ tối đa các sai số đo đạc do nhiệt độ giãn nở hoặc hiện tượng đàn hồi khí, đảm bảo độ chính xác tuyệt đối cho phép.
- Chọn vị trí kiểm tra: Đỗ xe nâng người cắt kéo tại nền xưởng phẳng, kiên cố, không bị sụt lún hoặc dốc nghiêng.
- Kiểm tra mức nhớt nguồn: Thực hiện kiểm tra hệ thống thủy lực xe nâng người để đảm bảo mức dầu thủy lực luôn đạt vạch tiêu chuẩn, dầu không bị đổi màu hoặc nhiễm bong bóng khí.
- Dụng cụ kỹ thuật: Chuẩn bị sẵn thước cặp cơ học, thước dây đo khoảng cách, một đồng hồ bấm giờ kỹ thuật số và thiết bị ghi nhận số liệu.

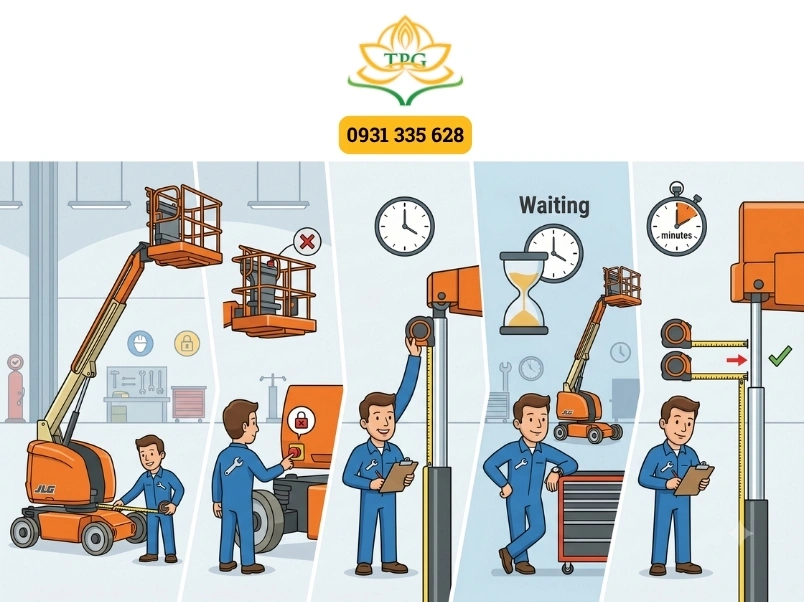

Quy trình kiểm tra độ tụt xy lanh thủy lực trên xe nâng người JLG chi tiết
Thao tác thực hiện cách kiểm tra độ tụt xy lanh trên xe nâng người JLG được tiến hành bằng cách nâng sàn lên cao, tắt nguồn điện, đo chiều dài ty lộ ra ngoài vỏ bọc và theo dõi sự thay đổi này trong dải thời gian 10 phút tĩnh liên tục. Đây là quy trình kiểm tra xi lanh nâng hạ JLG quy chuẩn được trích xuất trực tiếp từ sổ tay cẩm nang dịch vụ sửa chữa của tập đoàn Oshkosh.
- Bước 1 – Đưa sàn lên vị trí kiểm tra: Khởi động thiết bị, vận hành nâng sàn lên một độ cao nhất định sao cho các đốt cắt kéo mở ra và phần ty mạ crôm của xy lanh lộ ra rõ ràng.
- Bước 2 – Cô lập nguồn điện điều khiển: Ấn nút dừng khẩn cấp (E-stop) ở cả hộp đất và trên sàn để ngắt hoàn toàn dòng điện kích van, khóa chặt dòng lưu chất thông qua hệ thống van cân bằng thủy lực.
- Bước 3 – Đo kích thước ty ban đầu: Sử dụng thước dây đo khoảng cách chính xác từ mép đầu ống vỏ xy lanh đến chốt đầu ty (Ghi lại thông số lần một là kích thước L1).
- Bước 4 – Bấm giờ theo dõi độ tụt: Kích hoạt đồng hồ bấm giờ điều khiển, giữ nguyên trạng thái tĩnh của xe, tuyệt đối không tác động lực hay tải trọng vào xe trong vòng 10 phút.
- Bước 5 – Đo kích thước ty lần hai: Sau khi kết thúc thời gian 10 phút chờ, thực hiện đo độ tụt xi lanh thủy lực JLG tại vị trí cũ (Ghi lại thông số lần hai là kích thước L2).

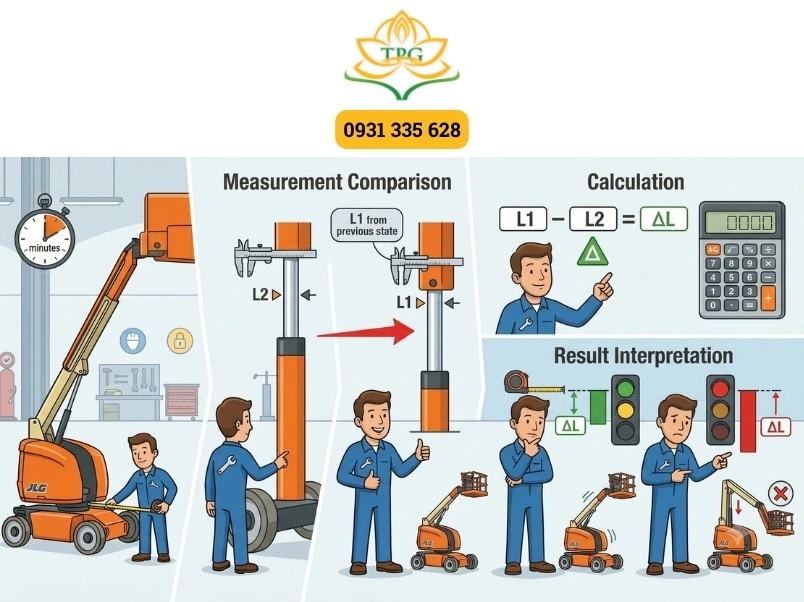

Cách tính toán và đối chiếu kết quả độ tụt xy lanh thủy lực theo tiêu chuẩn JLG
Kết quả độ tụt xy lanh thực tế được tính bằng hiệu số biến thiên chiều dài ty giữa hai lần đo (Delta L = L1 – L2) và đối chiếu trực tiếp với bảng thông số quy chuẩn của nhà sản xuất JLG (không vượt ngưỡng 2 inches tương đương 50.8 mm trong 10 phút tĩnh). Nếu kết quả vượt quá dải biên độ cho phép, thiết bị đã gặp sự cố sụt áp thủy lực nghiêm trọng và cần được dán nhãn dừng hoạt động ngay.
- Công thức toán học tính độ sụt: Độ sụt ty Delta L = L1 – L2.
- Bảng đối chiếu giới hạn cho phép (Theo tài liệu kỹ thuật gốc của JLG):
- Trạng thái đạt chuẩn: Độ sụt dịch chuyển nằm trong khoảng dải nhỏ cho phép của nhà sản xuất (tùy biến động theo độ nhớt và nhiệt độ dầu tại công trường).
- Trạng thái lỗi: Độ tụt vượt quá giới hạn quy định, chứng tỏ dầu đã luồn qua khe phớt và gioăng xy lanh hoặc lõi van giữ áp bị hở côn chặn.
- Hành động kỹ thuật: Ghi chép dữ liệu vào nhật ký chẩn đoán lỗi thủy lực JLG để chuyển tiếp sang quy trình sửa chữa phần cứng.

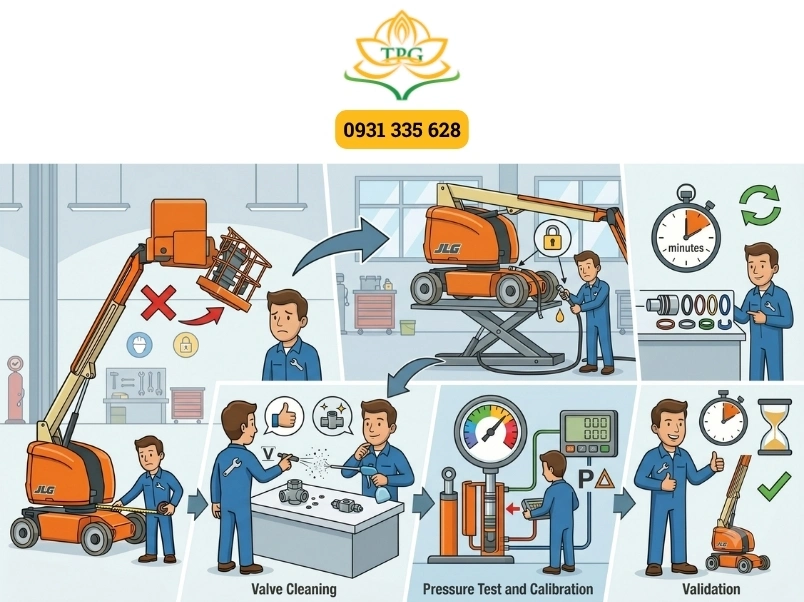

Hướng dẫn sửa lỗi xe nâng người JLG khi xy lanh bị tụt áp suất
Để xử lý triệt để lỗi tụt hành trình xy lanh, kỹ thuật viên cần tiến hành xả áp tĩnh an toàn, tháo thỏi van chống lún để vệ sinh mạt sắt bám dính hoặc tiến hành rã ty thay thế toàn bộ cụm gioăng phớt pit-tông chính hãng. Việc tuân thủ quy trình sửa lỗi xe nâng người JLG này sẽ khôi phục hoàn toàn áp lực làm kín tĩnh cho cơ cấu cơ khí nâng.
- Vệ sinh và sửa van giữ áp: Tháo rời cụm van chống lún gắn trực tiếp trên đầu xy lanh. Sử dụng khí nén và dầu sạch để tẩy rửa mạt sắt, cặn bẩn bám dính ở mặt côn tiếp xúc. Nếu lò xo van bị yếu, tiến hành thay thế ruột van mới.
- Thay thế phớt chặn dầu pit-tông: Nếu van giữ áp hoạt động tốt nhưng vẫn xảy ra hiện tượng tụt cần, nguyên nhân xi lanh xe nâng người bị tụt chắc chắn là do phớt pit-tông bên trong lòng ống bị xước rách. Cần rút ty, làm sạch lòng ống và thay thế đồng bộ ruột phớt chặn dầu.
- Thực hiện hướng dẫn kiểm tra áp suất thủy lực JLG sau sửa chữa: Lắp ráp lại cụm xy lanh, châm thêm dầu sạch, vận hành nâng hạ tải trọng nhiều lần để xả gió và kiểm tra lại áp suất làm việc thực tế của hệ thống bơm.
Các câu hỏi thường gặp về độ tụt xy lanh xe nâng người JLG
Độ nhớt của dầu thủy lực ảnh hưởng thế nào đến kết quả kiểm tra tụt hành trình?
Độ nhớt của dầu giảm đi (dầu bị loãng ra do nhiệt độ máy tăng cao khi làm việc cường độ lớn) sẽ làm gia tăng tốc độ lọt dầu qua các khe hở cơ khí nhỏ, khiến kết quả đo độ tụt lớn hơn khi máy nguội. Do đó, tiêu chuẩn độ tụt luôn được quy định gắn liền với dải nhiệt độ dầu thực tế tại thời điểm đo.
Hệ thống điện điều khiển của xe JLG có báo mã lỗi khi ty thủy lực bị tụt cơ học không?
Không. Hiện tượng tụt ty do hở phớt tĩnh hoặc rò rỉ lưu chất qua côn van một chiều thuần túy cơ học không kích hoạt mã lỗi DTC điện tử trên màn hình điều khiển. Tuy nhiên, nếu sàn sụt sâu gây sai lệch lớn về dữ liệu góc, hệ thống bảo vệ an toàn sẽ khóa xe và phát cảnh báo nhóm 3 hoặc nhóm 7.
Xem thêm: Các mã lỗi xe nâng người JLG
Kết luận
Hiểu cách kiểm tra độ tụt xy lanh trên xe nâng người JLG sẽ giúp doanh nghiệp kiểm soát tốt trạng thái thiết bị, hạn chế hư hỏng nặng và bảo vệ an toàn tối đa cho công nhân làm việc trên cao. Thao tác kiểm tra cơ học này cần được thực hiện nghiêm túc và đưa vào hạng mục bắt buộc trong mỗi kỳ bảo dưỡng xe.
