Phụ tùng xe nâng tay là toàn bộ các linh kiện cấu thành nên kết cấu cơ khí và hệ thống thủy lực, giữ vai trò duy trì khả năng bốc dỡ hàng hóa ổn định trong kho bãi. Việc nắm vững thông số kỹ thuật của từng chi tiết giúp doanh nghiệp chủ động bảo dưỡng, hạn chế tối đa rủi ro gián đoạn chuỗi cung ứng.
Bài viết này từ Tiến Phát Group sẽ phân tích chuyên sâu về hệ thống phụ kiện xe nâng tay, bảng giá thực tế và quy trình bảo dưỡng đúng chuẩn kỹ thuật.

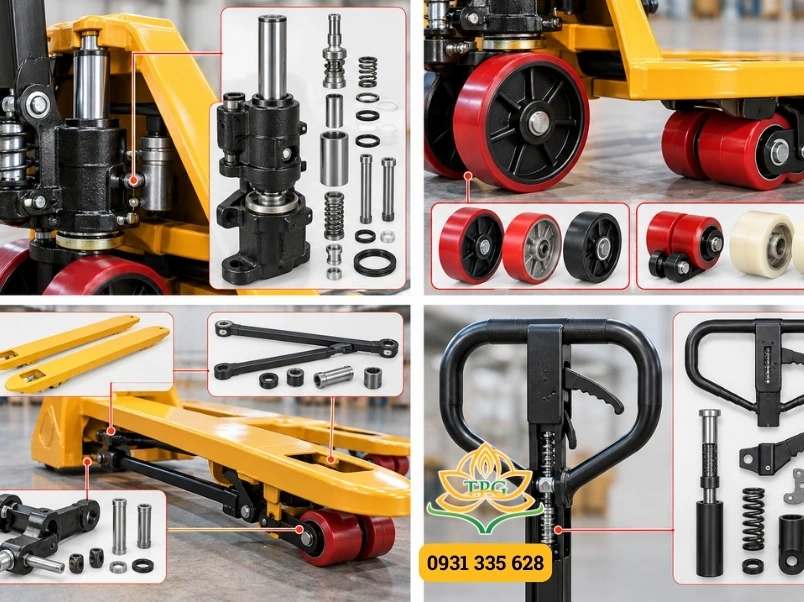

Phụ tùng xe nâng tay gồm những linh kiện quan trọng nào?
Phụ tùng xe nâng tay bao gồm 4 cụm kết cấu chính: cụm bơm thủy lực, hệ thống bánh xe chịu lực, khung càng nâng cơ khí và cụm tay gạt điều khiển. Mỗi cụm chi tiết đều có tiêu chuẩn tải trọng và tuổi thọ riêng biệt theo thiết kế cơ học.

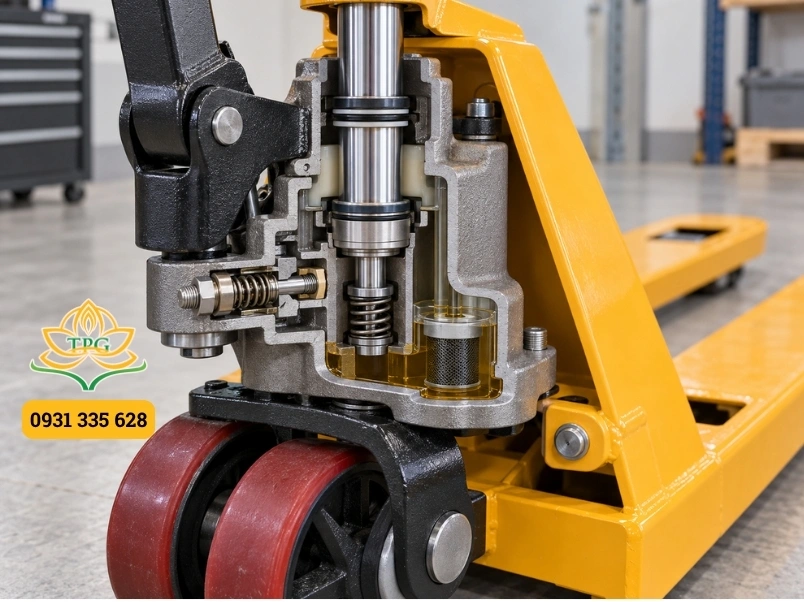

Cụm bơm thủy lực xe nâng tay
Cụm bơm thủy lực giúp tạo ra áp suất dầu nâng hạ càng xe thông qua tác động lực từ tay gạt hoặc chân đạp. Thị trường hiện nay chủ yếu sử dụng hai dạng củ bơm: bơm đúc nguyên khối AC (chất lượng cao) và bơm hàn mạ kẽm DF (tiết kiệm chi phí). Các chi tiết chính bên trong củ bơm thủy lực xe nâng gồm có ty ben lớn, ty bơm nhỏ, van xả áp và lò xo hồi vị. Đặc biệt, bộ sin phốt giữ vai trò làm kín môi chất thủy lực, ngăn không cho dầu rò rỉ ra ngoài khi chịu tải nặng từ 2 tấn đến 5 tấn.

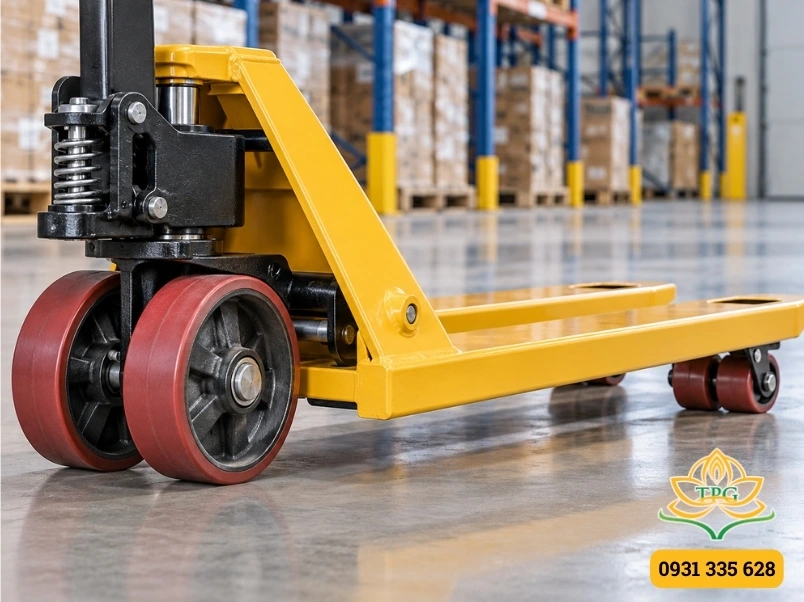

Hệ thống bánh xe nâng tay
Bánh xe nâng tay chịu trực tiếp toàn bộ tải trọng của hàng hóa và ma sát liên tục với bề mặt sàn kho xưởng. Hệ thống di chuyển phân tách thành bánh lái điều hướng (gần cụm bơm) và cụm bánh tải (đặt ở đầu mũi càng nâng). Vật liệu sản xuất bánh xe phổ biến gồm hai loại:
- Bánh xe PU (Polyurethane): Có lõi gang hoặc thép, bọc lớp nhựa PU đàn hồi êm ái, bám sàn tốt và không làm trầy xước sàn sơn epoxy cao cấp.
- Bánh xe Nylon: Làm từ nhựa tổng hợp chịu va đập cực tốt, kháng nước, kháng dầu mỡ và hóa chất, thường dùng trong môi trường ẩm ướt hoặc kho lạnh.
Xem thêm: Cách tháo bánh xe nâng tay
Khung càng nâng và phụ kiện cơ khí liên kết
Bộ khung cơ khí chuyển đổi hành trình nâng của ty thủy lực thành chuyển động tịnh tiến theo phương thẳng đứng của càng xe. Kết cấu này liên kết chặt chẽ thông qua thanh truyền động (thanh kéo), cùm bánh xe (đòn gánh) và bộ ắc bạc đạn. Các thanh truyền chịu ứng suất uốn rất lớn trong suốt quá trình nâng hạ và di chuyển qua gờ giảm tốc. Do đó, phụ tùng xe nâng tay thấp của khung cơ khí phải được gia công từ thép hợp kim chịu lực tiêu chuẩn cao để tránh tình trạng vặn xoắn.
Cụm tay bơm điều khiển
Cụm tay gạt đảm nhiệm chức năng lái dẫn hướng và kích hoạt cơ chế bơm hoặc hạ áp suất dầu thông qua dây xích xả. Thiết kế tay cầm bọc nhựa hoặc cao su gia cường giúp giảm lực tác động lên cơ tay của người vận hành. Bên trong cụm tay bơm bao gồm cốt tay bơm, lò xo hồi vị cỡ lớn và cần gạt xả ba nấc (Nâng – Trung gian – Hạ). Cơ cấu nấc trung gian giúp ngắt liên kết bơm để người dùng tự do kéo đẩy xe mà không làm thay đổi chiều cao càng nâng.
Dấu hiệu nhận biết phụ kiện xe nâng tay bị hư hỏng và cần thay thế
Thiết bị nâng hạ khi phát sinh sự cố thường có các biểu hiện rõ ràng như không kích nâng được tải trọng, càng nâng tự tụt, bánh xe bị bó kẹt hoặc tay bơm mất lực cản. Nhận biết sớm các triệu chứng này giúp ngăn ngừa hỏng hóc lan truyền sang các chi tiết cơ khí đắt tiền khác.
Dưới đây là các dấu hiệu hư hỏng điển hình mà kỹ thuật viên cần lưu ý:
- Xe bơm không lên hoặc tự hạ: Nguyên nhân chủ yếu do bộ sin phốt bị lão hóa, mòn ty ben hoặc xước lòng xy lanh dẫn đến mất áp lực thủy lực.
- Xe di chuyển nặng, có tiếng kêu lạ: Lớp bọc PU của bánh xe bị lột, nứt vỡ hoặc bạc đạn (vòng bi) bên trong bị kẹt rỉ sét do dính nước và dị vật.
- Càng nâng bị kênh lệch: Thanh truyền lực hai bên bị cong vênh không đều, hoặc chốt la-vét, đòn gánh bánh xe bị biến dạng sau các cú va đập mạnh.
- Dầu thủy lực rò rỉ dưới sàn: Nắp chặn cổ ty bơm hoặc phốt chặn dầu bị đứt, rách ren ốc xả gió khiến dầu thất thoát ra ngoài sàn kho.
Bảng giá tham khảo các loại phụ kiện xe nâng tay phổ biến hiện nay
Chi phí mua sắm phụ tùng xe nâng tay phụ thuộc vào kích thước, chủng loại xe (xe nâng tay thấp, xe nâng tay cao) và nguồn gốc sản xuất (Đài Loan, Trung Quốc, Nhật Bản). Dưới đây là bảng giá thị trường cập nhật cho các dòng tải trọng 2000kg – 3000kg thông dụng:
| Tên linh kiện phụ tùng | Quy cách / Kích thước tiêu chuẩn | Đơn giá tham khảo (VNĐ) |
| Bánh tải PU đôi | 80 x 70 mm (Lõi gang bọc PU) | 90.000 – 140.000 / cái |
| Bánh tải Nylon | 80 x 70 mm (Đúc nguyên khối) | 80.000 – 120.000 / cái |
| Bánh lái PU | 180 x 50 mm / 200 x 50 mm | 220.000 – 350.000 / cái |
| Bộ sin phốt thủy lực | Chuẩn bơm AC / DF (D28, D32, D35) | 120.000 – 250.000 / bộ |
| Ty ben lớn mạ crom | Đường kính 31.5 mm / 35 mm | 280.000 – 450.000 / cây |
| Cụm bơm thủy lực AC | Bơm đúc nguyên khối tải trọng 2.5T – 3T | 1.800.000 – 2.800.000 / củ |
| Thanh truyền (thanh kéo) | Thép tròn đặc hoặc ống thép chịu lực | 180.000 – 320.000 / cây |
| Bạc đạn bánh xe | Chuẩn 6204 / 6005 có nắp chắn bụi | 35.000 – 65.000 / cái |
Lưu ý: Bảng giá trên mang tính chất tham khảo thực tế. Giá chính xác có thể dao động tùy theo độ dày vật liệu, biến động cước vận chuyển và số lượng đặt mua.
Xem thêm: Bảng giá phụ tùng xe nâng ngồi lái

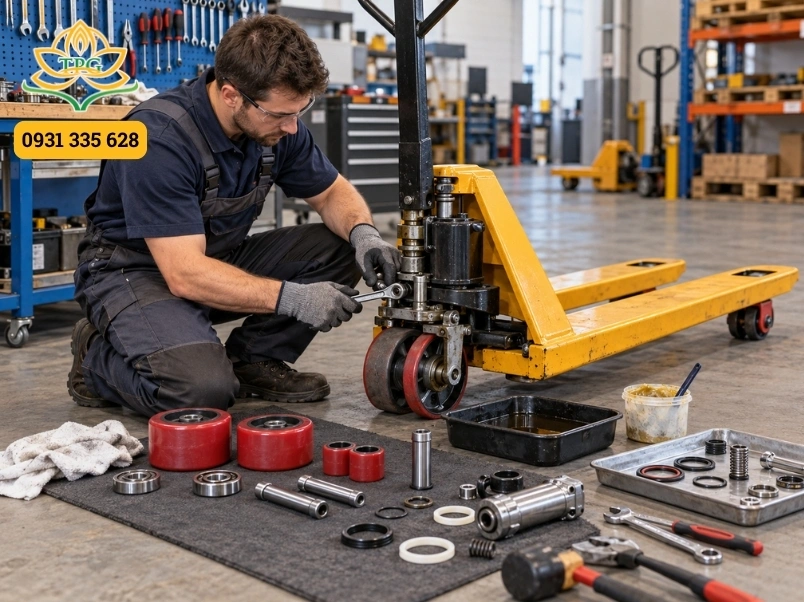

Hướng dẫn cách tự bảo dưỡng và thay thế phụ tùng xe nâng tay tại xưởng
Quy trình tự thay thế linh kiện xe nâng tay tại xưởng cần tuân thủ nghiêm ngặt các bước tháo lắp để tránh làm biến dạng ren hoặc làm trầy xước bề mặt ty ben thủy lực mạ crom.
Bước 1: Kê kích và giải phóng hoàn toàn tải trọng xe
Trước khi tháo lắp, hãy hạ càng nâng xuống vị trí thấp nhất và xả sạch toàn bộ áp lực dư trong củ bơm. Sử dụng đòn gỗ hoặc giá đỡ chuyên dụng kê cao khung càng nâng lên khỏi mặt sàn ít nhất 15cm. Việc này giúp loại bỏ hoàn toàn trọng lực đè lên các cụm bánh xe, trục đòn gánh và thanh truyền. Tuyệt đối không thao tác sửa chữa khi bên dưới càng xe chưa có điểm tựa cố định vững chắc.
Bước 2: Tháo dỡ các chi tiết hư hỏng bằng dụng cụ chuyên dụng
Sử dụng bộ đột chốt chuyên dụng để tháo các chốt ống định vị tại cụm bánh xe và cốt lắp tay bơm. Tránh sử dụng búa đập trực tiếp vào đầu ren hoặc bề mặt ty thủy lực gây móp méo, trầy xước. Nếu thay thế bộ sin phốt xe nâng tay, hãy chuẩn bị sẵn khay chứa dầu thủy lực cũ để tránh làm tràn ra sàn xưởng. Làm sạch toàn bộ muội than, cát bụi bám bên trong lòng xilanh trước khi lắp chi tiết mới.
Bước 3: Lắp đặt linh kiện mới và bổ sung dầu mỡ
Lắp đúng chiều các gioăng gạt bụi, phốt chữ U và O-ring vào rãnh chứa, bôi trơn một lớp mỡ bò mỏng để quá trình luồn ty ben dễ dàng hơn. Siết chặt ốc giữ bánh xe và kiểm tra độ rơ cơ học của vòng bi vừa thay. Bơm mỡ chuyên dụng vào các vú mỡ nằm dọc thanh truyền, cốt cùm xoay và ổ đỡ trục tay lái. Công đoạn này giúp giảm thiểu lực ma sát khô, kéo dài tuổi thọ cụm cơ khí gấp 2-3 lần.
Những rủi ro khi sử dụng phụ tùng xe nâng tay giá rẻ, kém chất lượng
Việc sử dụng các loại phụ tùng xe nâng tay trôi nổi, không rõ nguồn gốc tiềm ẩn nhiều hệ lụy nghiêm trọng cho an toàn lao động và chi phí bảo trì của doanh nghiệp:
- Vật liệu kim loại pha tạp chất có độ đàn hồi kém rất dễ bị gãy ngang khi xe vượt tải hoặc đi qua địa hình kho xưởng gồ ghề.
- Càng nâng bị gãy bất ngờ khi đang nâng tải có thể dẫn tới sự cố đổ vỡ hàng hóa giá trị cao, thậm chí gây chấn thương cho tài xế.
- Các loại phốt cao su tái chế kém chất lượng sẽ nhanh chóng bị chai cứng hoặc rách mép chỉ sau vài tuần tiếp xúc với dầu nhớt công nghiệp. Doanh nghiệp sẽ phải tốn thêm chi phí ngừng việc và tiền công thợ để sửa chữa lặp đi lặp lại.
Các câu hỏi thường gặp về phụ tùng xe nâng tay
Xe nâng tay thường sử dụng loại dầu thủy lực nào và chu kỳ châm dầu là bao lâu?
Xe nâng tay tiêu chuẩn sử dụng dầu thủy lực có độ nhớt ISO VG 32 hoặc ISO VG 46 (như nhớt Castrol Hyspin, Shell Tellus). Doanh nghiệp nên kiểm tra mức dầu định kỳ mỗi 3 tháng một lần và thay mới toàn bộ dầu sau mỗi 12 tháng sử dụng.
Làm thế nào để phân biệt chính xác kích thước bánh xe nâng tay khi cần đặt mua?
Bạn chỉ cần dùng thước kẹp đo hai thông số cơ bản: Đường kính ngoài (D) x Chiều dài bề mặt bánh (W). Đối với bánh lái thông dụng là 180x50mm, còn bánh tải đầu càng là 80x70mm (dạng bánh đôi) hoặc 80x93mm (dạng bánh đơn).
Tại sao xe nâng tay đã thay bộ phốt mới nhưng nâng lên vẫn bị tuột áp?
Hiện tượng này thường bắt nguồn từ hai nguyên nhân kỹ thuật: Bi van một chiều trong củ bơm bị kẹt mạt kim loại khiến dầu chảy ngược về bầu chứa, hoặc lòng xy lanh bơm đã bị xước dọc thân sâu làm mất độ kín khít cơ học.
Tiến Phát Group cung cấp phụ tùng xe nâng tay chính hãng tại miền Nam
Nếu doanh nghiệp của bạn đang tìm kiếm địa chỉ cung cấp phụ tùng xe nâng tay chính hãng, độ bền cao với mức giá cạnh tranh nhất thị trường, Tiến Phát Group chính là đối tác tin cậy hàng đầu.
Với hơn 8 năm kinh nghiệm hoạt động trong lĩnh vực thiết bị công nghiệp nặng tại các khu công nghiệp trọng điểm như Bình Dương, Đồng Nai, Long An và TP.HCM, chúng tôi cam kết mang đến giải pháp toàn diện:
- Linh kiện sẵn có đa dạng: Cung cấp đầy đủ các loại bánh xe PU, bánh xe Nylon, cụm bơm thủy lực, bộ sin phốt và ty ben cho mọi dòng xe nâng tay từ 2 tấn đến 5 tấn.
- Chất lượng kiểm định nghiêm ngặt: Toàn bộ phụ tùng đều có nguồn gốc rõ ràng, thông số kỹ thuật chuẩn xác, đảm bảo độ tương thích tuyệt đối khi lắp ráp vào thiết bị.
- Hỗ trợ kỹ thuật tận nơi: Đội ngũ kỹ sư cơ khí giàu kinh nghiệm sẵn sàng hỗ trợ tư vấn chọn đúng mã phụ tùng, hướng dẫn lắp đặt hoặc cung cấp dịch vụ sửa chữa trọn gói tận xưởng cho doanh nghiệp.
Quý khách hàng có nhu cầu mua sắm linh kiện, phụ kiện thay thế hoặc cần tư vấn giải pháp bảo dưỡng kho bãi, xin vui lòng liên hệ trực tiếp với Tiến Phát Group để nhận báo giá chi tiết và chính sách ưu đãi tốt nhất.
Kết luận
Hiểu rõ cấu tạo, nguyên lý hoạt động và định kỳ thay thế phụ tùng xe nâng tay chính hãng là chìa khóa duy trì hiệu suất vận hành kho hàng an toàn và liên tục. Việc chủ động kiểm tra bánh xe, củ bơm và chốt truyền động giúp doanh nghiệp tiết kiệm hàng chục triệu đồng chi phí thay mới cả cụm thiết bị nâng hạ.
