Sơ đồ thủy lực xe nâng là bản vẽ kỹ thuật mô tả cấu tạo và nguyên lý hoạt động của hệ thống thủy lực, thể hiện đường đi của dầu, vị trí các van, bơm, xi lanh và các bộ phận điều khiển trong mạch. Việc hiểu đúng sơ đồ giúp kỹ thuật viên nắm rõ cách hệ thống hoạt động, hỗ trợ quá trình kiểm tra, bảo dưỡng và xử lý các sự cố như tụt áp, rò rỉ dầu hoặc tắc nghẽn đường ống dễ dàng hơn.
Bài viết này sẽ phân tích chi tiết cấu tạo hệ thống thủy lực, hướng dẫn cách đọc sơ đồ mạch thủy lực xe nâng theo tiêu chuẩn kỹ thuật và chia sẻ những lưu ý quan trọng để hệ thống vận hành ổn định, bền bỉ.
Hệ thống thủy lực xe nâng là gì và vai trò cốt lõi
Hệ thống thủy lực xe nâng là hệ thống truyền động sử dụng áp suất dầu để truyền và khuếch đại lực từ nguồn động lực đến các cơ cấu chấp hành như xi lanh nâng, xi lanh nghiêng và hệ thống lái. Nhờ đó, xe nâng có thể nâng hạ, nghiêng càng và điều khiển tải trọng lớn một cách ổn định, chính xác và an toàn.
Trong quá trình vận hành, hệ thống thủy lực đảm nhận nhiều chức năng quan trọng, bao gồm:
- Tạo lực nâng cho xe nâng: Bơm thủy lực tạo áp suất dầu để dẫn động các xi lanh, giúp bốc xếp hàng hóa có tải trọng từ vài trăm kilogram đến hàng chục tấn tùy theo công suất của xe.
- Truyền và phân phối năng lượng: Hệ thống chuyển đổi năng lượng cơ học từ động cơ điện hoặc động cơ dầu diesel thành năng lượng thủy lực thông qua, sau đó phân phối áp suất dầu đến từng cơ cấu thông qua các van điều khiển.
- Điều khiển chuyển động chính xác: Các van phân phối và van điều áp giúp kiểm soát lưu lượng, áp suất dầu và tốc độ di chuyển của xi lanh, đảm bảo quá trình nâng hạ và nghiêng càng diễn ra êm, hạn chế rung lắc và tăng độ an toàn khi di chuyển hàng hóa trong kho.
- Đảm bảo hiệu suất làm việc: Nhờ khả năng tạo lực lớn với kết cấu gọn, hệ thống thủy lực giúp xe nâng làm việc liên tục trong kho hàng, nhà máy, trung tâm logistics và cảng biển, đồng thời giảm hao mòn các cơ cấu cơ khí.

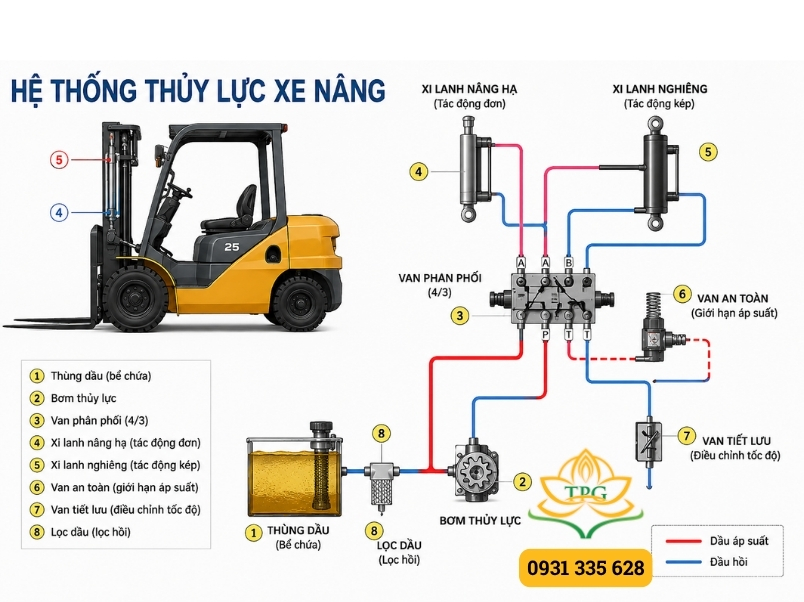

Sơ đồ cấu tạo hệ thống thủy lực xe nâng chi tiết
Sơ đồ cấu tạo hệ thống thủy lực xe nâng thể hiện mối liên kết giữa các bộ phận trong mạch thủy lực và đường đi của dầu từ bể chứa đến các cơ cấu chấp hành trước khi quay trở lại thùng dầu.
Thông qua sơ đồ này, người vận hành và kỹ thuật viên có thể hiểu rõ nguyên lý làm việc của hệ thống, xác định vị trí từng linh kiện và thuận tiện hơn trong quá trình kiểm tra, bảo dưỡng xe nâng hoặc chẩn đoán sự cố.
Một bản vẽ thủy lực xe nâng tiêu chuẩn thường bao gồm các thành phần sau:

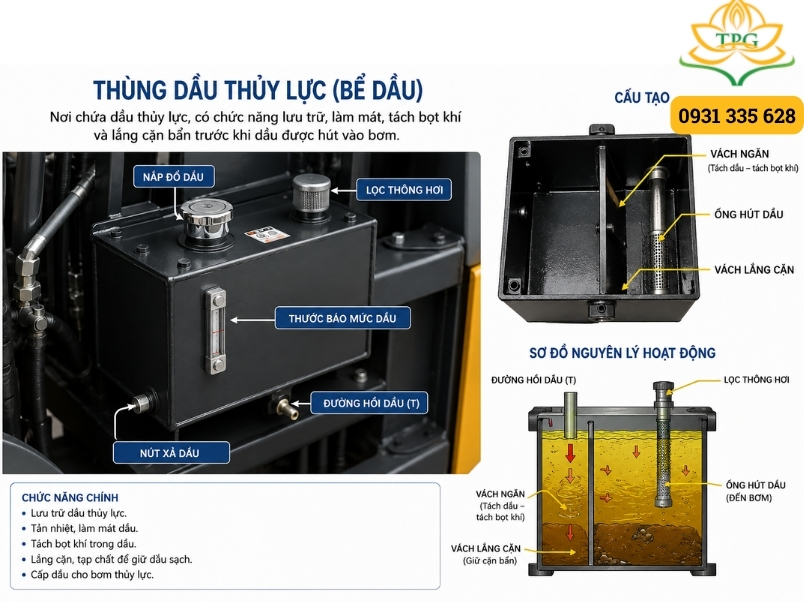

Thùng dầu thủy lực (Bể dầu)
Thùng dầu là nơi chứa dầu thủy lực xe nâng, đồng thời thực hiện chức năng tản nhiệt, tách bọt khí và lắng cặn trước khi dầu được bơm hút trở lại hệ thống. Dung tích thùng dầu được thiết kế phù hợp với công suất và lưu lượng làm việc của từng dòng xe nâng.

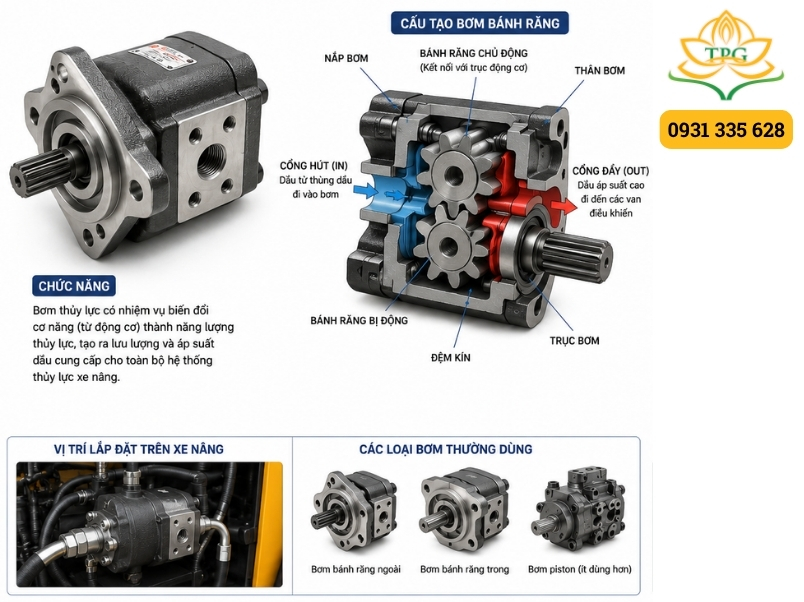

Bơm thủy lực xe nâng
Bơm thủy lực là nguồn tạo lưu lượng và áp suất dầu cho toàn bộ hệ thống. Thiết bị này nhận công suất từ động cơ điện hoặc động cơ diesel, sau đó chuyển đổi thành năng lượng thủy lực để cấp dầu đến các van điều khiển và xi lanh. Trên nhiều dòng xe nâng, bơm bánh răng là loại được sử dụng phổ biến nhờ kết cấu đơn giản, độ bền cao và chi phí bảo dưỡng hợp lý.

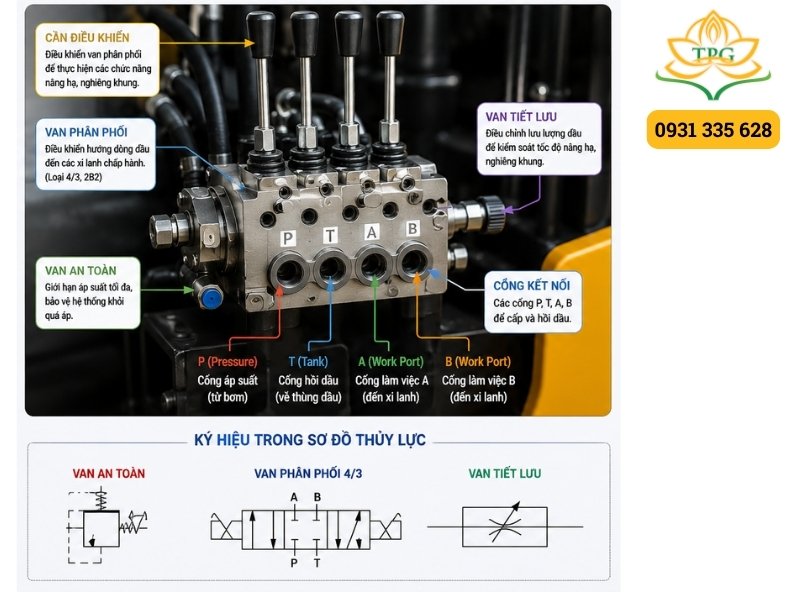

Bộ van thủy lực
Bộ van có nhiệm vụ điều khiển hướng dòng dầu, lưu lượng và áp suất trong hệ thống. Các van thường gặp gồm:
- Van an toàn: Giới hạn áp suất làm việc, bảo vệ hệ thống khỏi tình trạng quá áp.
- Van phân phối: Điều khiển hướng dòng dầu đến các cơ cấu chấp hành, phổ biến là van 4/3 hoặc van 2B2.
- Van tiết lưu: Điều chỉnh lưu lượng dầu để kiểm soát tốc độ nâng hạ hoặc nghiêng càng.
Trên sơ đồ, các cổng P (Pressure), T (Tank), A và B (Work Ports) giúp xác định đường cấp dầu, đường hồi dầu và hướng dầu đến từng xi lanh.

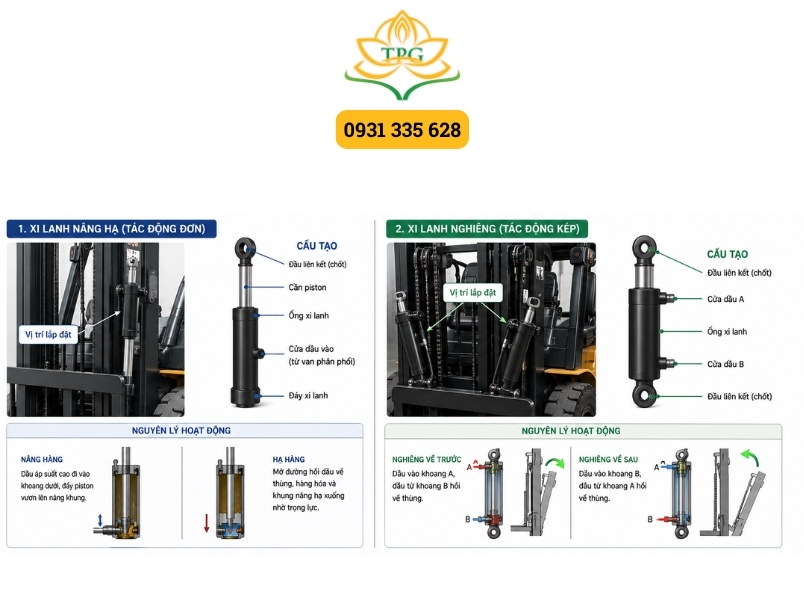

Cụm xi lanh thủy lực xe nâng
Xi lanh thủy lực xe nâng là cơ cấu chấp hành, chuyển đổi áp suất dầu thành lực cơ học để thực hiện các chuyển động của xe nâng. Hệ thống thường bao gồm:
- Xi lanh nâng hạ: Nâng và hạ khung nâng hoặc càng nâng.
- Xi lanh nghiêng: Điều chỉnh góc nghiêng của khung nâng nhằm giữ hàng hóa ổn định trong quá trình vận chuyển.
Hệ thống phụ trợ
Các bộ phận phụ trợ gồm lọc dầu thủy lực, đường ống cứng, ống mềm chịu áp lực cao, các đầu nối và phụ kiện. Chúng có nhiệm vụ dẫn dầu giữa các thiết bị, giữ dầu sạch và hạn chế rò rỉ, góp phần duy trì áp suất ổn định và kéo dài tuổi thọ của toàn bộ hệ thống thủy lực.
Nguyên lý hoạt động của sơ đồ thủy lực xe nâng
Nguyên lý hoạt động của sơ đồ thủy lực xe nâng dựa trên việc sử dụng áp suất dầu để truyền năng lượng từ bơm thủy lực đến các cơ cấu chấp hành. Thông qua hệ thống van điều khiển, dòng dầu được phân phối đến từng xi lanh theo yêu cầu vận hành, tạo ra các chuyển động nâng hạ và nghiêng khung nâng.
Trên sơ đồ thủy lực, toàn bộ quá trình này được thể hiện bằng các ký hiệu kỹ thuật và đường dẫn dầu, giúp người dùng dễ dàng theo dõi hướng dòng chảy và trạng thái làm việc của từng bộ phận.
Trong thực tế, hệ thống thủy lực xe nâng vận hành theo 3 chu trình chính:
Chu trình nâng hàng
Khi người vận hành kích hoạt cần nâng, van phân phối thủy lực chuyển sang vị trí cấp dầu cho xi lanh nâng. Dầu áp suất cao từ bơm thủy lực xe nâng được dẫn vào khoang dưới của xi lanh nâng hạ, tạo lực đẩy piston dịch chuyển lên trên. Chuyển động của piston được truyền đến khung nâng và càng nâng, giúp nâng hàng hóa lên độ cao mong muốn.
Chu trình hạ hàng
Khi thực hiện thao tác hạ tải, van điều khiển mở đường hồi dầu từ xi lanh về thùng dầu thủy lực. Dưới tác động của trọng lượng hàng hóa và cụm nâng, piston từ từ di chuyển xuống, đẩy dầu quay trở lại bể dầu. Tốc độ hạ được kiểm soát bởi van tiết lưu hoặc van điều khiển lưu lượng nhằm hạn chế rung lắc và đảm bảo an toàn cho hàng hóa.
Chu trình nghiêng khung nâng
Đối với chức năng nghiêng khung, dòng dầu được điều hướng đến một trong hai khoang của xi lanh tác động kép. Khi dầu được cấp vào khoang trước hoặc khoang sau của xi lanh, piston sẽ dịch chuyển theo hướng tương ứng, làm khung nâng nghiêng về phía trước hoặc phía sau. Chức năng này giúp giữ pallet ổn định khi nâng hạ và giảm nguy cơ rơi đổ hàng hóa trong quá trình di chuyển.
Thông tin kỹ thuật chuyên sâu về các mạch này thường được lưu trữ trong các tài liệu sơ đồ thủy lực xe nâng PDF từ chính nhà sản xuất.
Các câu hỏi thường gặp về sơ đồ thủy lực xe nâng
Tại sao xe nâng bị tụt càng nâng mặc dù không điều khiển gì?
Hiện tượng này do gioăng phớt trong xi lanh nâng hạ bị rách hoặc van giữ (van một chiều) bị kẹt do cặn bẩn, khiến dầu thủy lực bị chảy ngược từ xi lanh về thùng chứa.
Bộ lọc dầu thủy lực bị tắc có ảnh hưởng thế nào đến xe nâng?
Khi lọc dầu thủy lực bị tắc, lưu lượng dầu cấp vào bơm bị hạn chế, gây ra tiếng rít lớn từ bơm và làm hệ thống nâng hạ hoạt động rất chậm. Nếu kéo dài sẽ làm hỏng bơm và làm nóng dầu quá mức.
Có cần tài liệu sơ đồ thủy lực xe nâng PDF để tự sửa chữa không?
Có, tài liệu kỹ thuật là bắt buộc. Mỗi dòng xe (như Toyota, Komatsu) có sơ đồ khác nhau về vị trí cổng P, T, A, B của van thủy lực. Bạn nên liên hệ hãng để lấy đúng bản vẽ cho model xe đang sử dụng.
Tổng kết
Hiểu rõ sơ đồ thủy lực xe nâng giúp người vận hành và kỹ thuật viên nắm được cấu tạo, nguyên lý hoạt động của hệ thống, từ đó thuận tiện trong việc kiểm tra, bảo dưỡng và xử lý sự cố. Để hệ thống vận hành ổn định và bền bỉ, cần sử dụng dầu thủy lực đạt tiêu chuẩn, thay lọc dầu định kỳ và bảo dưỡng theo khuyến cáo của nhà sản xuất.
