Sơ đồ tải trọng cẩu 80 tấn XCMG XCT80 & Kato NK-800 chi tiết

Sơ đồ tải trọng cẩu 80 tấn (Load Chart) là tài liệu kỹ thuật quan trọng nhất xác định giới hạn làm việc an toàn của thiết bị, biểu thị mối tương quan giữa trọng lượng hàng hóa, bán kính làm việc và chiều dài cần. Hiểu sai bảng tải là nguyên nhân hàng đầu gây ra các sự cố lật cẩu hoặc gãy cần, ngay cả khi tải trọng hàng nhỏ hơn nhiều so với thông số 80 tấn của xe

Bài viết này Tiến Phát Group sẽ phân tích chuyên sâu về sơ đồ tải trọng cẩu 80 tấn, giúp bạn lập phương án thi công chính xác cho các dòng xe phổ biến như XCMG XCT80 hay Kato NK-800.

Sơ đồ tải trọng cẩu 80 tấn

Sơ đồ tải trọng cẩu 80 tấn là bảng dữ liệu do nhà sản xuất (như Kato, Tadano, XCMG) cung cấp, quy định mức nâng tối đa cho phép tại mỗi cấu hình vận hành cụ thể. Ba thông số cốt lõi cấu thành nên sơ đồ này là:

• Chiều dài cần (Boom length)
• Bán kính làm việc (Operating radius)
• Góc nghiêng cần (Boom angle)

Mọi hoạt động nâng hạ vượt quá thông số trong sơ đồ đều được xem là vi phạm quy tắc an toàn và có nguy cơ gây tai nạn nghiêm trọng.

Trong thực tế thi công, không phải xe cẩu 80 tấn sẽ nâng được hàng 80 tấn. Khi bạn vươn cần ra xa hoặc lên cao, sức nâng thực tế sẽ giảm theo quy tắc vật lý đòn bẩy. Sơ đồ tải trọng cẩu 80 tấn chính là công cụ để quy đổi từ sức nâng danh định sang sức nâng thực tế (Safe Working Load – SWL) tại vị trí đặt hàng.

Hướng dẫn cách đọc sơ đồ tải trọng cẩu 80 tấn chi tiết

Quy trình đọc sơ đồ tải trọng cẩu 80 tấn chuẩn bao gồm 4 bước: (1) Xác định cấu hình chân chống và đối trọng, (2) Đo đạc bán kính làm việc thực tế, (3) Đối chiếu với chiều dài cần trên load chart, và (4) Tính toán tải trọng thực tế.

Cách đọc sơ đồ tải trọng cẩu dưới đây áp dụng chung cho nguyên lý đọc bảng tải của các dòng cẩu thủy lực phổ biến như Kato NK-800, Tadano GT-800 hay XCMG XCT80.

Bước 1: Xác định cấu hình vận hành (Configuration Check)

Trước khi nhìn vào các con số, phải xác định xe cẩu đang đứng ở trạng thái nào. Một sơ đồ tải trọng thường chia thành nhiều bảng con dựa trên các biến số:

• Trạng thái chân chống (Outrigger status): Ra hết chân (Full extended), ra nửa chân (Mid extended) hay không ra chân (On tires). Với cẩu 80 tấn, tuyệt đối chỉ nâng nặng khi chân chống mở rộng tối đa.
• Khu vực làm việc (Working Area): 360 độ (toàn vòng) hay chỉ phía sau (Over rear). Sức nâng phía sau thường lớn hơn hoặc bằng 360 độ nhưng ổn định hơn.
• Đối trọng (Counterweight): Xe đang lắp đối trọng chuẩn hay đối trọng phụ.

Bước 2: Xác định giao điểm Bán kính và Chiều dài cần

Đây là bước quan trọng nhất để tìm ra Sức nâng định mức (Rated Lifting Capacity).

1. Cột dọc (hoặc hàng ngang đầu tiên): Thể hiện Bán kính làm việc (Working Radius). Đây là khoảng cách từ tâm quay (center of rotation) của xe đến trọng tâm hàng hóa.
2. Hàng ngang (hoặc cột đầu tiên): Thể hiện Chiều dài cần (Boom Length). Tùy vào độ vươn thực tế của cần Main Boom (ví dụ: 10.8m, 16.2m, …, 44m).
3. Giao điểm: Gióng hàng và cột để tìm con số nằm tại ô giao nhau. Đó là tổng trọng lượng tối đa xe được phép chịu.

Ví dụ minh họa: Trên dòng xe Kato NK-800:

• Chiều dài cần: 23.5m
• Bán kính: 8.0m
• Giao điểm trên bảng tải là: 18.500 kg (18.5 tấn).

Bước 3: Nguyên tắc nội suy an toàn (Interpolation Rule)

Trong thực tế thi công, con số đo đạc thường không tròn trịa như trong bảng. Khi đó, kỹ sư bắt buộc phải áp dụng quy tắc: Làm tròn theo hướng bất lợi (Conservative approach).

• Trường hợp: Bán kính thực tế là 8.5m (nằm giữa mức 8m và 9m trên bảng).
• Hành động: Phải chọn thông số tải của bán kính 9m.
• Lý do: Bán kính càng xa, sức nâng càng giảm. Chọn mốc 9m sẽ cho ra sức nâng thấp hơn mốc 8m, đảm bảo hệ số an toàn dư dả. Tuyệt đối không tự ý “chia trung bình” (nội suy tuyến tính) nếu không có sự cho phép của nhà sản xuất.

Bước 4: Tính toán Tải trọng nâng thực tế (Net Load)

Nhiều người lầm tưởng con số trong bảng (ví dụ 18.5 tấn ở trên) là khối lượng hàng hóa được phép cẩu. Đây là sai lầm khiến xảy xuất hiện tai nạn cẩu trong lúc vận hành

Công thức tính khối lượng hàng hóa cho phép (Net Capacity) chuẩn ngành cẩu:

W(hang) = W(bang) – (W(moc) + W(cap) + W(man))

Trong đó:

• W(hang): Trọng lượng hàng hóa tối đa được phép nâng.
• W(bang): Sức nâng tra cứu được từ sơ đồ tải trọng cẩu 80 tấn.
• W(moc): Trọng lượng của móc cẩu (Hook block). Móc cẩu 80 tấn thường nặng từ 800kg – 1.2 tấn.

W(cap) + W(man): Trọng lượng của cáp vải, mã ní, dây xích (Rigging gear).

Ví dụ thực tế:

• Sức nâng bảng (Rated Load): 18.500 kg
• Trọng lượng móc 80 tấn: 1.000 kg
• Trọng lượng cáp, mã ní: 200 kg
• Trọng lượng hàng tối đa được cẩu: 18.500 – 1.000 – 200 = 17.300kg

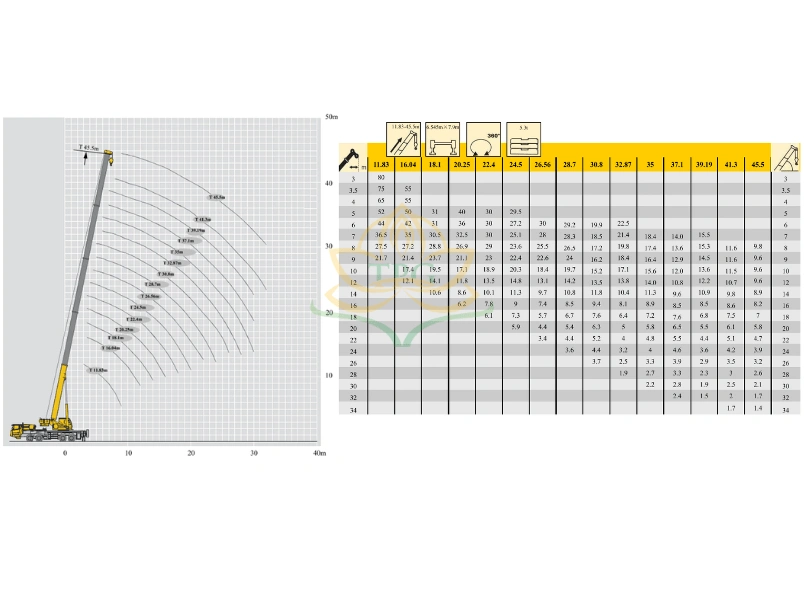

Cách đọc sơ đồ tải trọng cẩu 80 tấn XCMG XCT80

Sơ đồ tải trọng cẩu 80 tấn XCMG XCT80 có cấu trúc phức tạp hơn xe cẩu Nhật do đặc tính cần U-shape và nhiều cấu hình đối trọng tháo rời (0T, 9.5T, 15T, 24T). Để đọc đúng, người vận hành bắt buộc phải xác định mã code trên màn hình LMI tương ứng với cấu hình lắp đặt thực tế.

Bảng tải của dòng này thường chia làm 2 phần riêng biệt: Bảng tải cần chính (Main Boom) và Bảng tải cần phụ (Jib).

1. Xác định cấu hình đối trọng (Counterweight Configuration)

Khác với các dòng xe đời cũ, XCMG XCT80 cho phép tùy biến đối trọng để phù hợp với điều kiện di chuyển. Bạn phải chọn đúng bảng tải tương ứng với số tấn đối trọng đang lắp trên xe:

• Code cơ bản (0T): Chỉ dùng đối trọng tự thân, sức nâng thấp, dùng cho không gian hẹp.
• Code tiêu chuẩn (9.5T): Cấu hình thường dùng nhất khi di chuyển đường bộ.
• Code Full đối trọng (24T): Bắt buộc phải lắp khi cẩu hàng nặng ở tầm vớ xa (bán kính > 20m).

Lưu ý: Nếu tra bảng tải 24T nhưng thực tế xe chỉ lắp 9.5T, nguy cơ lật xe là 100%.

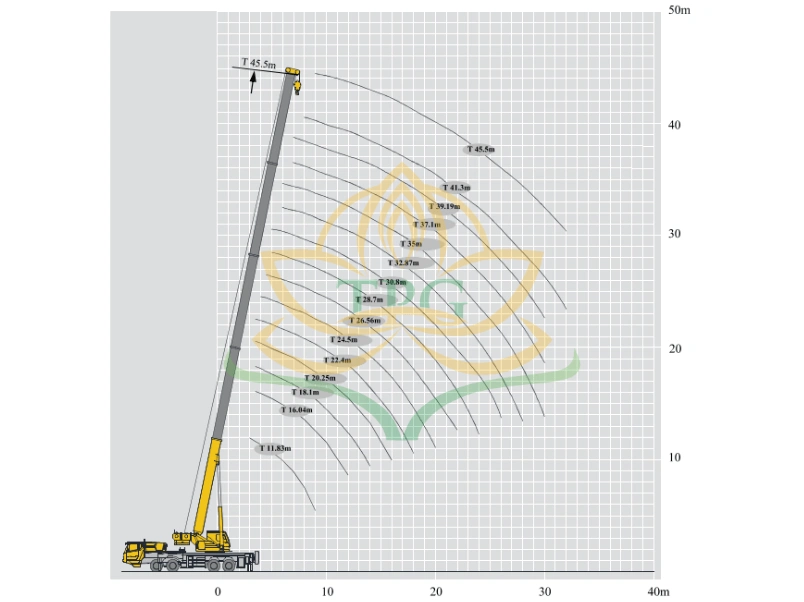

2. Quy trình tra cứu trên biểu đồ cần U-Shape

Cần U-shape của XCMG có khả năng chịu lực dọc trục tốt nhưng chịu lực ngang kém hơn cần hộp. Do đó, bảng tải quy định rất kỹ về chiều dài cần kết hợp.

Ví dụ thực tế:

Bạn cần cẩu một máy phát điện nặng 8 tấn bằng xe XCMG XCT80.

• Vị trí đặt hàng cách tâm xe: 18 mét.
• Chiều dài cần phải ra: 40.5 mét.
• Tra bảng tải tại cột 40.5m, hàng 18m, vậy sức nâng cho phép là 8.5 tấn.
• Kết luận: An toàn (với điều kiện đã trừ trọng lượng móc cẩu và cáp).

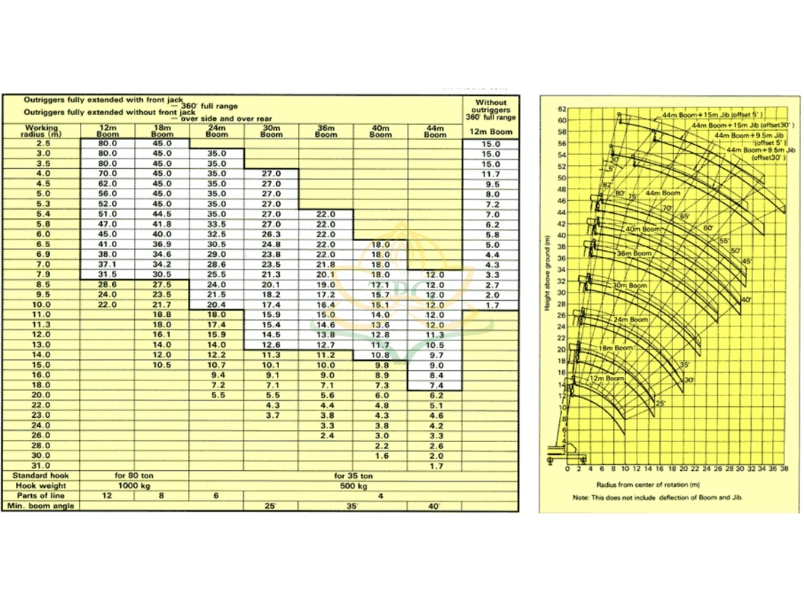

Cách đọc sơ đồ tải trọng cẩu 80 tấn Kato NK-800

Sơ đồ tải trọng cẩu 80 tấn Kato NK-800 ưu tiên an toàn tuyệt đối, nên thông số trong bảng thường thấp hơn năng lực thực tế của xe khoảng 15-20%.

Tình huống thực tế:

Thuê xe cẩu để lắp đặt một máy biến áp tại khu công nghiệp Bình Dương.

• Thiết bị: Cẩu lốp Kato NK-800 (Sức nâng danh định 80 tấn).
• Mã hàng (Load): Máy biến áp nặng 22.000 kg (22 tấn).
• Vị trí đặt cẩu: Nền bê tông cốt thép, chân chống ra hết cỡ (Fully extended – 7.6m).
• Vị trí hạ hàng: Cách tâm quay của xe 9.0 mét (Working Radius).
• Chiều cao cần thiết: Phải đưa hàng qua tường rào cao 12m $\rightarrow$ Chọn chiều dài cần 18.1 mét (Boom length).

Bước 1: Xác định chiều dài chân chống.

Với Kato 80 tấn, gần như 100% các mã hàng nặng bắt buộc chân chống phải ra hết hoàn toàn (Full outriggers – 7.6m). Nếu chân chống chỉ ra 50% (Intermediate), sức nâng sẽ giảm xuống chỉ còn khoảng 30-40% so với bảng tiêu chuẩn.

Bước 2: Tra cứu sơ đồ tải trọng

Dựa trên Catalogue Kato NK-800 tiêu chuẩn, chúng ta dò tìm thông số tại giao điểm của:

• Hàng ngang: 9.0m (Bán kính làm việc).
• Cột dọc: 18.1m (Chiều dài cần).
• Giao điểm: 25.500 kg (25.5 tấn). (Sức nâng thô, chưa trừ phụ kiện)

Bước 3: Tính toán sức nâng thực tế

Trừ trọng lượng của móc cẩu chính, mã ní, cáp vải, dây cáp cẩu để tìm ra trọng lượng thực tế được phép nâng

3 biến số ảnh hưởng đến sơ đồ tải trọng cẩu 80 tấn thực tế

Sơ đồ tải trọng nhà sản xuất cung cấp là thông số trong phòng thí nghiệm lý tưởng. Tại công trường, 3 biến số vật lý làm giảm sức nâng thực tế bao gồm: Cấu hình đối trọng, Độ võng cần và Áp suất nền đất

• Đối trọng (Counterweight Configuration): Một sai lầm phổ biến là người vận hành sử dụng bảng tải của cấu hình full đối trọng (24 tấn) nhưng thực tế trên xe chỉ đang lắp đối trọng tiêu chuẩn (9.5 tấn). Vì vậy luôn kiểm tra trực quan số lượng phiến đối trọng sau đuôi xe trước khi tra bảng.
• Độ võng cần (Boom Deflection): Khi cần bị võng, hàng hóa sẽ trôi ra xa tâm quay hơn so với vị trí ban đầu và làm tăng bán kính làm việc. Nếu không trừ hao độ võng (deflection allowance), xe sẽ bị quá tải ngay lập tức.
• Áp suất nền đất: Những nơi nền đất không bằng phẳng có thể giảm 30% đến 50% khả năng chịu tải cảu cẩu 80 tấn. Vì vậy, sử dụng tấm lót chân chống (outrigger pads) để phân bố lực đều.

Đơn vị cho thuê xe cẩu 80 tấn chuyên nghiệp – Tiến Phát Group

Tiến Phát Group là đơn vị cung cấp dịch vụ thuê xe cẩu 80 tấn với đội xe cẩu 80 tấn đời mới từ Kato, Tadano đến XCMG. Khác biệt của chúng tôi nằm ở quy trình khảo sát kỹ thuật trước khi báo giá, đảm bảo chọn đúng cấu hình xe, tối ưu chi phí và tuyệt đối an toàn cho dự án.

Tại sao các nhà thầu lớn tin tưởng thuê xe cẩu 80 tấn tại Tiến Phát Group?

• Năng lực thiết bị: Sở hữu đa dạng các dòng xe như Kato NK-800 (bền bỉ, phù hợp công trường chật hẹp) và XCMG XCT80 (cần dài, phù hợp lắp dựng nhà xưởng cao tầng).
• Quy trình an toàn: Kỹ sư của Tiến Phát sẽ tính toán sơ đồ tải trọng cẩu 80 tấn chi tiết cho từng mã hàng, lập biện pháp thi công (Method Statement) trình chủ đầu tư phê duyệt.
• Chất lượng nhân sự: 100% thợ vận hành có chứng chỉ nghề, thẻ an toàn nhóm 3 và kinh nghiệm xử lý tình huống trên 5 năm.
• Cam kết: Xe luôn có kiểm định chất lượng định kỳ, bảo hiểm thiết bị và bảo hiểm hàng hóa đầy đủ.

FAQs – Câu hỏi thường gặp về cẩu 80 tấn

1. Cẩu 80 tấn nâng cao tối đa bao nhiêu mét?

Chiều cao nâng tối đa phụ thuộc vào dòng xe và cấu hình lắp cần phụ (Jib).

• Kato NK-800: Cần chính khoảng 44m, lắp thêm cần phụ đạt khoảng 59m.
• XCMG XCT80: Cần chính dài hơn, đạt 64m (U-shape), lắp cần phụ có thể vươn tới 80m.

2. Giá thuê cẩu 80 tấn ngày bao nhiêu?

Giá thuê dao động từ 15.000.000 VNĐ – 25.000.000 VNĐ/ca (ca 7-8 tiếng) tùy thuộc vào vị trí dự án, thời gian thuê (theo ca, tuần hay tháng) và yêu cầu về nhiên liệu.

3. Sự khác biệt XCT80 và Kato NK-800?

Tổng kết

Việc đọc hiểu chính xác sơ đồ tải trọng cẩu 80 tấn không chỉ là yêu cầu kỹ thuật mà là đạo đức nghề nghiệp để bảo vệ tính mạng con người và tài sản công trình. Dù bạn sử dụng Kato NK-800 hay XCMG XCT80, hãy luôn tuân thủ nguyên tắc: “An toàn là trên hết – Tính toán kỹ lưỡng – Trừ hao rủi ro”.

Nếu bạn cần hỗ trợ tư vấn biện pháp nâng hạ hoặc tìm kiếm đơn vị cho thuê cẩu 80 tấn uy tín, hãy liên hệ ngay với Tiến Phát Group. Đội ngũ kỹ thuật của chúng tôi sẵn sàng giải đáp mọi thắc mắc về bảng tải và cung cấp giải pháp thi công tối ưu nhất cho bạn.
