Sơ đồ tải cẩu 120 tấn XCMG XCR120 là tài liệu kỹ thuật cốt lõi giúp các kỹ sư và thợ vận hành xác định chính xác năng lực nâng hạ của thiết bị ở từng góc độ và bán kính làm việc khác nhau. Việc nắm rõ sơ đồ tải trọng cẩu 120 tấn đóng vai trò quyết định trong việc lập phương án thi công an toàn, tối ưu hóa hiệu suất và phòng ngừa rủi ro lật xe tại công trường.
Nội dung dưới đây sẽ cung cấp chi tiết về bảng tải trọng xe cẩu bánh lốp 120 tấn XCMG XCR120, hướng dẫn cách đọc biểu đồ tải cẩu chuẩn xác cùng các lưu ý quan trọng khi triển khai thiết bị.

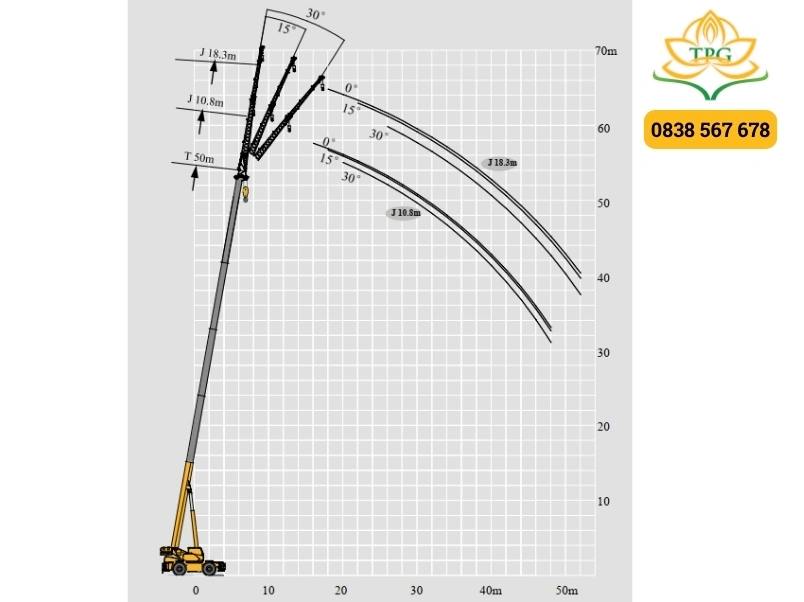

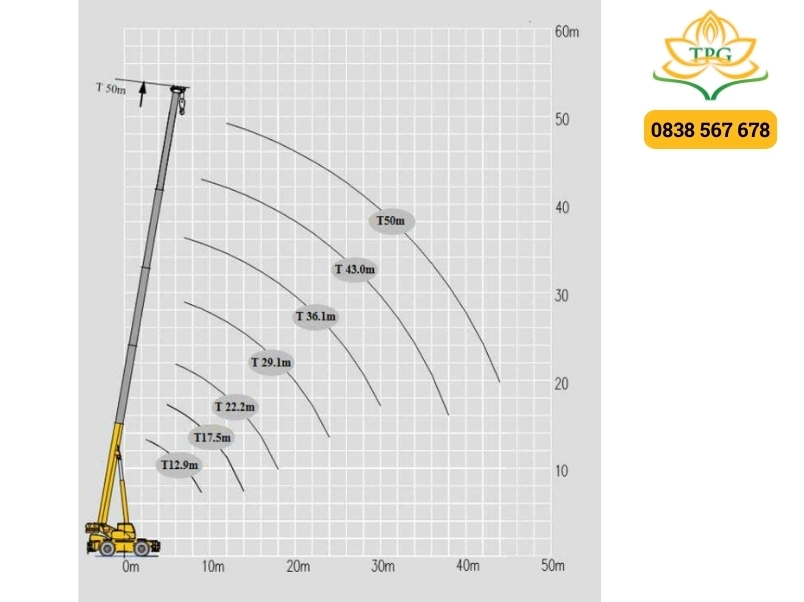

Sơ đồ tải trọng cẩu 120 tấn XCMG XCR120
Để khai thác hiệu quả sơ đồ tải trọng cẩu 120 tấn, người vận hành cần nắm bắt các yếu tố kỹ thuật cấu thành trong sơ đồ:
- Tải trọng nâng tối đa: Mức giới hạn khối lượng nặng nhất mà thiết bị có thể cẩu được ở tầm với gần nhất.
- Bán kính làm việc: Khoảng cách từ tâm cẩu đến tải được tính từ tâm quay của xe đến điểm móc vật nặng.
- Chiều dài cần cẩu: Độ vươn của hệ thống cần chính từ 12.9m đến 50m và có thể mở rộng lên tới 68.3m khi kết hợp cần phụ (Jib).
- Đối trọng xe cẩu: Các mức cấu hình đối trọng linh hoạt gồm 16 tấn hoặc kết hợp thêm đối trọng phụ lên đến 23 tấn để nâng cao sự ổn định.
- Chân chống cẩu: Hệ thống chân chống chữ H mở rộng với khoảng cách ngang và dọc tiêu chuẩn giúp gia cố mặt bằng.
Tải ngay: File Catalogue xe cẩu 120 tấn XCMG XCR120 pdf chứa sơ đồ tải trọng.

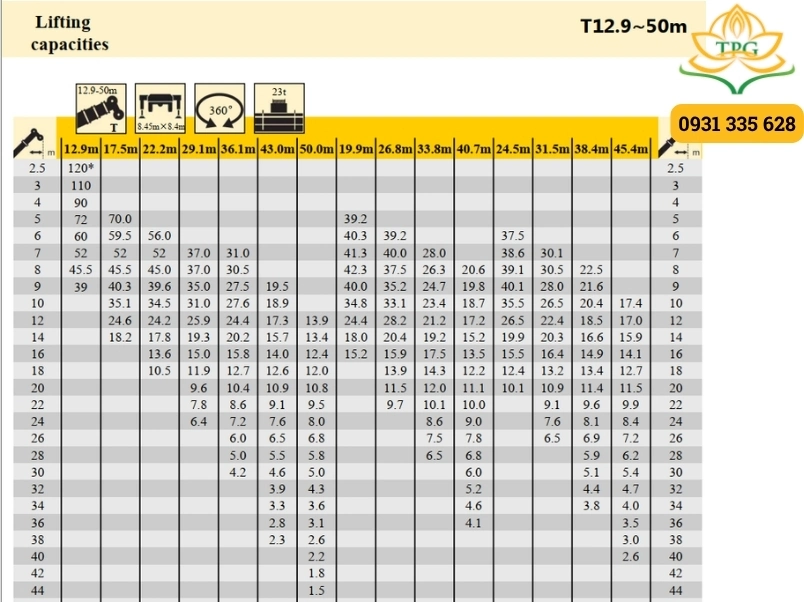

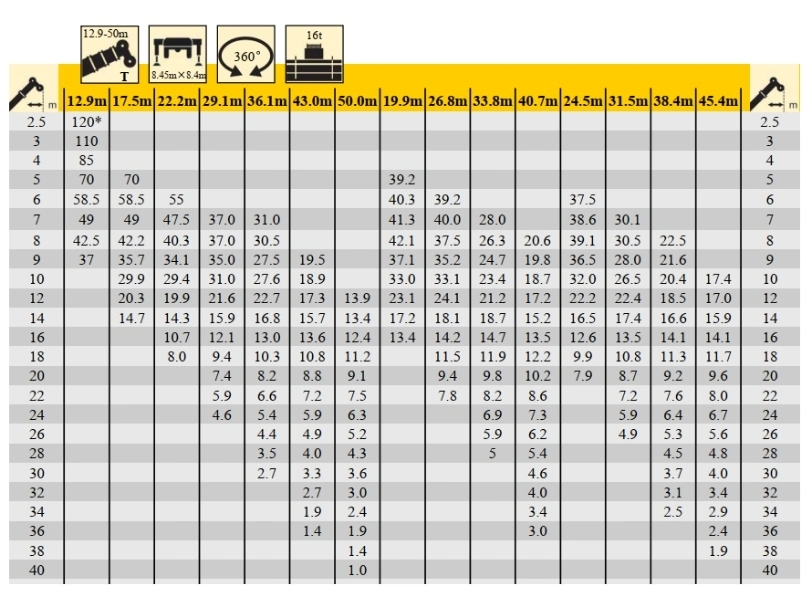

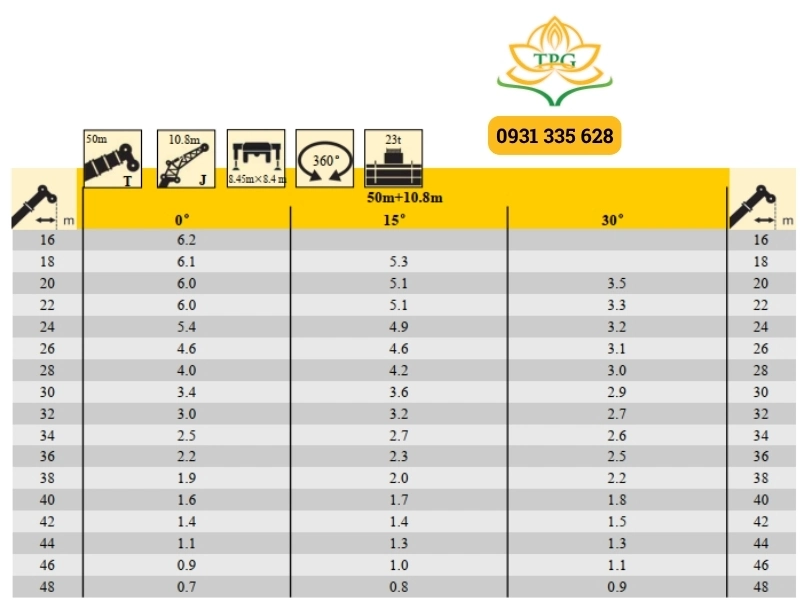

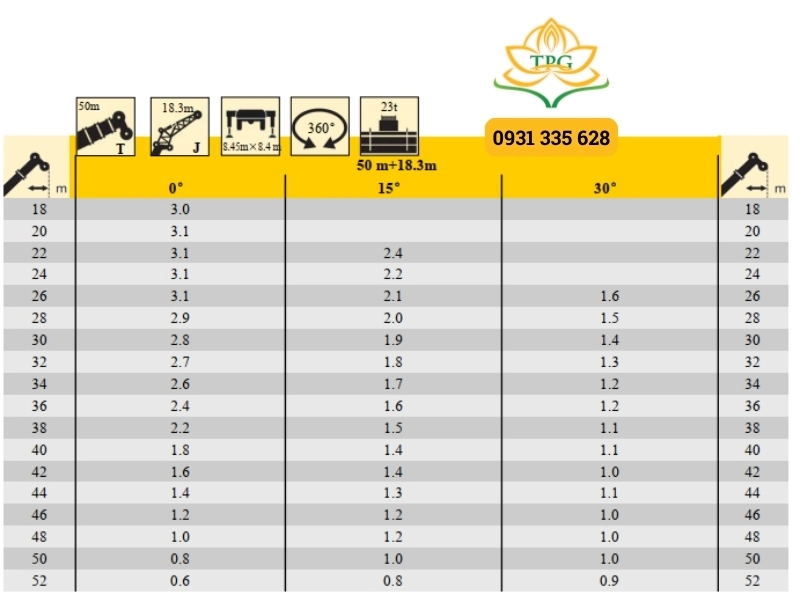

Bảng tải trọng xe cẩu bánh lốp 120 tấn XCMG XCR120
Bảng tải cẩu 120 tấn XCMG XCR120 thể hiện chi tiết các thông số sức nâng thực tế ứng với từng trạng thái vận hành của xe cẩu bánh lốp. Bảng tải trọng xe cẩu 120 tấn được nhà sản xuất biên soạn dựa trên điều kiện thử nghiệm tiêu chuẩn trên nền đất phẳng vững chắc.
Để đảm bảo an toàn và chính xác tuyệt đối, bạn nên kết hợp xem bảng tải trọng cùng với sơ đồ để có đủ thông tin hơn khi lựa chọn xe cẩu trong từng trường hợp. Đồng thời, bạn hãy lưu ý kiểm tra kỹ xem bảng tải đó đang áp dụng ở điều kiện đối trọng xe cẩu bao nhiêu (ví dụ 16 tấn hay 23 tấn) hoặc chân chống cẩu được mở rộng với khoảng cách cụ thể là bao nhiêu.
Hướng dẫn cách đọc sơ đồ tải trọng cẩu 120 tấn XCMG XCR120
Cách đọc sơ đồ tải trọng cẩu 120 tấn đòi hỏi kỹ sư phải đối chiếu chính xác giữa trọng lượng vật nâng, tầm với và cấu hình thiết bị thực tế trên công trường. Để đọc hiểu biểu đồ tải cẩu một cách chính xác, bạn thực hiện theo các bước sau:
- Bước 1: Xác định trọng lượng vật nâng: Tính toán chính xác tổng khối lượng cần cẩu (bao gồm cả móc phụ, ma-ni và cáp buộc hàng).
- Bước 2: Xác định bán kính làm việc: Đo lường khoảng cách từ tâm cẩu đến tải từ vị trí đứng của xe đến tâm điểm đặt vật tại vị trí hạ.
- Bước 3: Gióng thông số trên biểu đồ: Dóng giao điểm giữa bán kính làm việc và chiều dài đoạn cần đang sử dụng trên sơ đồ hoặc bảng tải trọng cẩu 120 tấn để tìm ra mức tải trọng cho phép.
- Bước 4: Kiểm tra điều kiện giới hạn: Đảm bảo điều kiện mặt bằng thi công đạt chuẩn, kiểm tra trạng thái đối trọng xe cẩu (16 tấn hay 23 tấn) và độ mở rộng của chân chống cẩu khớp với thông số trong bảng tải.
Ví dụ thực tế khi sử dụng sơ đồ tải trọng cẩu 120 tấn cho model XCMG XCR120:
- Bước 1: Xác định trọng lượng vật nâng: Giả sử tổng khối lượng thiết bị máy móc cần cẩu lên cao tính toán chính xác là 25 tấn.
- Bước 2: Xác định bán kính làm việc: Đo lường khoảng cách từ tâm cẩu đến tải thực tế trên công trường từ vị trí tâm quay của xe cẩu đến tâm điểm đặt vật tại vị trí hạ là 10 mét.
- Bước 3: Gióng thông số trên biểu đồ: Dóng giao điểm giữa bán kính làm việc 10 mét và chiều dài đoạn cần chính đang sử dụng ở mức 29.1 mét trên sơ đồ tải trọng cẩu 120 tấn ở trên. Đối chiếu vào bảng tải trọng (với cấu hình chân chống mở rộng toàn phần 8.45m x 8.4m và đối trọng 16 tấn), ta xác định được mức tải trọng nâng tối đa cho phép tại tầm với này là 31 tấn.
- Bước 4: Kiểm tra điều kiện giới hạn: Tiến hành kiểm tra thực tế thấy điều kiện mặt bằng thi công đã được san lấp phẳng và lu lèn vững chắc, trạng thái đối trọng xe cẩu đúng chuẩn 16 tấn và độ mở rộng của chân chống cẩu đạt tối đa, hoàn toàn khớp với thông số trong bảng tải.
Xem thêm: Các dòng xe cẩu XCMG khác
Các câu hỏi thường gặp về sơ đồ tải trọng cẩu 120 tấn
Vì sao phải tuân thủ tuyệt đối sơ đồ tải trọng cẩu 120 tấn khi thi công?
Việc tuân thủ sơ đồ tải trọng cẩu 120 tấn giúp đảm bảo khả năng nâng của cẩu 120 tấn luôn nằm trong giới hạn an toàn, ngăn chặn tình trạng quá tải gây lật xe hoặc gãy cần.
Bán kính làm việc ảnh hưởng như thế nào đến tải trọng nâng của cẩu 120 tấn?
Khi bán kính làm việc càng lớn (tầm với càng xa), tải trọng nâng tối đa của xe càng giảm mạnh do mô-men lật tăng lên.
Kết luận
Việc đọc hiểu và áp dụng chính xác sơ đồ tải trọng cẩu 120 tấn là chìa khóa vàng đảm bảo sự thành công và an toàn tuyệt đối cho mọi dự án xây dựng công nghiệp nặng. Đồng thời, nắm vững bảng tải trọng cũng giúp bạn kiểm soát tốt các thông số cẩu 120 tấn và hạn chế tối đa rủi ro phát sinh.
