Sơ đồ tải trọng cẩu 200 tấn là tài liệu kỹ thuật định mức cung cấp toàn bộ dữ liệu về sức nâng, bán kính với và góc ngẩng của dòng thiết bị nâng hạ hạng nặng này. Bài viết dưới đây sẽ tổng hợp chi tiết sơ đồ và bảng tải trọng xe cẩu 200 tấn Kato KA-2000, hướng dẫn cách đọc hiểu biểu đồ và ứng dụng thực tế tại công trường.
Sơ đồ tải trọng cẩu 200 tấn Kato KA-2000

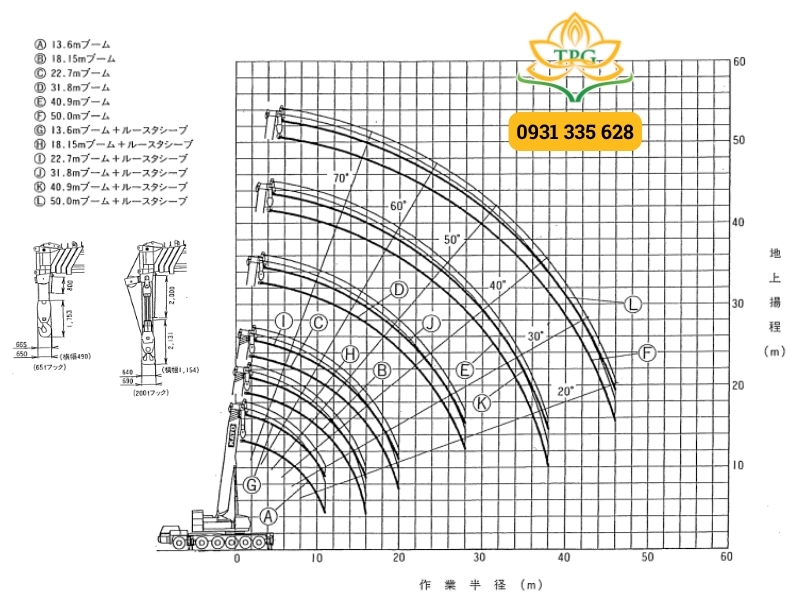

Sơ đồ tải trọng cẩu 200 tấn Kato KA-2000 là hệ thống tài liệu đồ họa thể hiện trực quan mối quan hệ toán học giữa sức nâng, bán kính làm việc, chiều dài cần cẩu và góc nâng cần cẩu.
Để tối ưu hóa toàn bộ thông số kỹ thuật cẩu 200 tấn, kỹ sư hiện trường cần nắm vững các thông số cấu thành chính trong sơ đồ:
- Tải trọng nâng cho phép: Mức giới hạn chịu lực tối đa của thiết bị ứng với từng giá trị tải trọng định mức trong điều kiện tiêu chuẩn.
- Bán kính làm việc của cẩu: Khoảng cách chiều ngang tính từ tâm quay của xe đến điểm đặt móc tải trọng.
- Chiều dài cần cẩu: Tầm với không gian nhờ sự kết hợp giữa các đốt cần ống lồng và hệ thống cần phụ linh hoạt.
- Load chart xe cẩu: Hệ thống đường cong kỹ thuật phản ánh sức gánh của cần theo từng góc ngẩng thực tế.

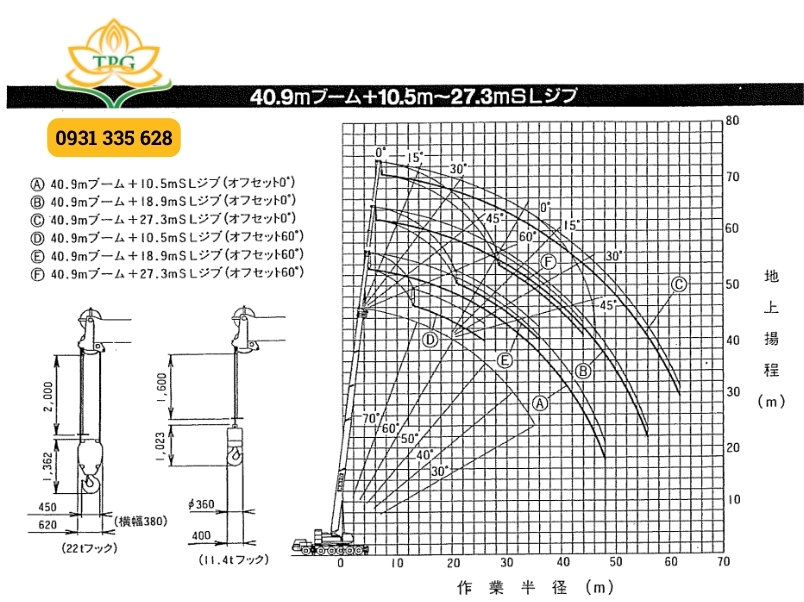

Tải file catalogue xe cẩu Kato KA-2000 pdf để xem sơ đồ tải trọng cũng như bảng tải trọng xe cẩu 200 tấn này.
Xem thêm: Sơ đồ tải trọng cẩu 120 tấn, Sơ đồ tải trọng cẩu 150 tấn; Sơ đồ tải trọng cẩu 300 tấn

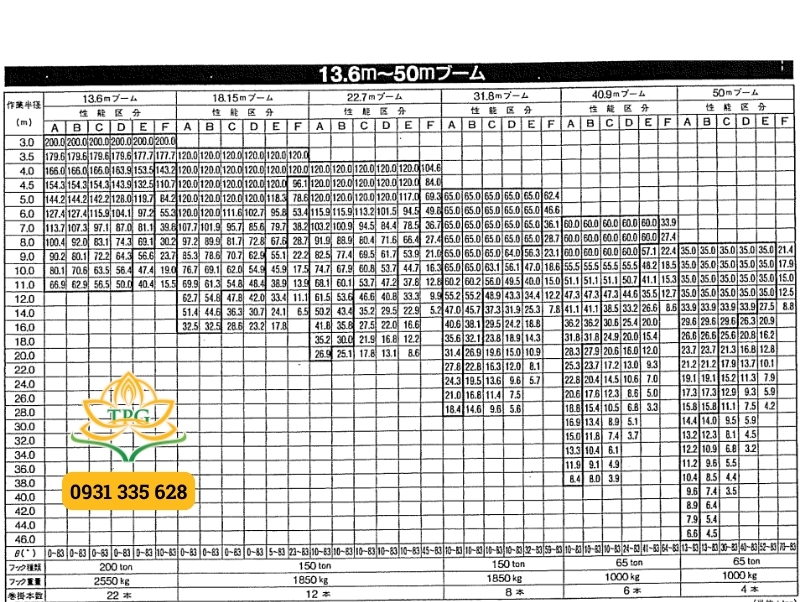

Bảng tải trọng xe cẩu Kato 200 tấn KA-2000
Bảng tải trọng cẩu 200 tấn Kato KA-2000 tổng hợp các số liệu đo lường thực tế về sức chịu tải của thiết bị dưới nhiều trạng thái thiết lập khác nhau. Các giá trị trong bảng tra tải cẩu 200 tấn được xây dựng dựa trên thông số thử nghiệm nghiêm ngặt của nhà sản xuất trên nền đất phẳng vững chắc.
Các chỉ số chuyên sâu nằm trong bảng tải trọng xe cẩu 200 tấn bao gồm:
- Tải trọng nâng an toàn: Mức giới hạn khối lượng tương ứng với từng sức nâng theo bán kính, đã trừ hao trọng lượng móc và cáp.
- Chiều dài cần chính và chiều dài cần phụ: Biên độ với tới của hệ thống cần trục ống lồng.
- Đối trọng: Khối lượng các cục đối trọng lắp đặt trên bệ quay giúp cân bằng lực và tăng độ vững chãi cho thiết bị khi cẩu vật nặng.
- Độ mở chân chống cẩu: Thông số khoảng cách chân chống hỗ trợ xác định vùng làm việc an toàn.
Hướng dẫn cách đọc sơ đồ tải trọng cẩu Kato 200 tấn (kèm ví dụ)
Phương pháp đọc sơ đồ tải trọng cẩu 200 tấn đòi hỏi sự cẩn trọng cao độ để đối chiếu giữa tải trọng thực tế và giới hạn cho phép của máy. Quá trình tra cứu bảng tra tải cẩu 200 tấn (hay còn gọi là load chart xe cẩu) diễn ra theo 4 bước chuẩn hóa sau:
- Bước 1: Xác định trọng lượng vật nâng: Tính toán tổng khối lượng cấu kiện cần cẩu lên cao (gồm cả móc, ma-ni, cáp thắt). Ví dụ thực tế: Tổng trọng lượng khối kết cấu thiết bị cần cẩu là 50 tấn.
- Bước 2: Xác định bán kính làm việc: Đo đạc khoảng cách ngang từ tâm quay xe cẩu đến vị trí hạ tải. Ví dụ thực tế: Bán kính làm việc của cẩu thực tế là 12 mét.
- Bước 3: Gióng thông số trên biểu đồ: Dóng điểm giao cắt giữa bán kính và chiều dài đốt cần trên bảng tải trọng cẩu 200 tấn để tìm giới hạn cho phép. Ví dụ thực tế: Tra cứu theo cách đọc bảng tải cẩu 200 tấn cho thấy mức tải trọng nâng cho phép đạt 62 tấn, hoàn toàn an toàn vì lớn hơn trọng lượng vật (50 tấn).
- Bước 4: Kiểm tra điều kiện giới hạn: Đảm bảo mặt bằng đạt tiêu chuẩn chịu lực, kiểm tra hệ thống đối trọng xe cẩu và độ mở chân chống cẩu đúng catalog. Ví dụ thực tế: Kiểm tra nền hạ đã lu lèn chắc chắn, lắp đủ khối lượng đối trọng theo yêu cầu và mở rộng chân chống tối đa, đáp ứng trọn vẹn thông số kỹ thuật cẩu 200 tấn.
Xem thêm: Hướng dẫn cách đọc sơ đồ tải của cẩu
Các câu hỏi thường gặp về sơ đồ tải trọng cẩu 200 tấn
Vì sao bắt buộc phải tuân thủ nghiêm ngặt sơ đồ tải trọng cẩu 200 tấn?
Việc này giúp duy trì khả năng nâng của cẩu 200 tấn trong vùng giới hạn an toàn, loại bỏ hoàn toàn nguy cơ lật xe hay gãy cần do quá tải.
Bán kính làm việc tác động ra sao đến sức nâng của cẩu 200 tấn?
Khi bán kính làm việc của cẩu nới rộng (tầm với xa hơn), tải trọng nâng an toàn sẽ sụt giảm nhanh chóng do mô-men lật tăng cao.
Đơn vị nào cung cấp dịch vụ cho thuê và tư vấn kỹ thuật cẩu 200 tấn uy tín?
Tiến Phát Group là đơn vị chuyên cung cấp giải pháp cho thuê xe cẩu chuyên dụng và hỗ trợ tra cứu biểu đồ tải trọng cẩu 200 tấn chính xác trên toàn quốc.
Kết luận
Tóm lại, việc ứng dụng thành thạo sơ đồ tải trọng cẩu 200 tấn chính là chìa khóa bảo đảm sự an toàn và tiến độ xuyên suốt cho mọi công trình trọng điểm. Việc nắm bắt chuẩn xác bảng tải trọng xe cẩu 200 tấn giúp doanh nghiệp chủ động hoàn toàn về mặt kỹ thuật.
