Sơ đồ tải trọng cẩu 300 tấn đóng vai trò là bản vẽ kỹ thuật nền tảng, giúp đội ngũ kỹ sư trường ca và thợ vận hành hoạch định chính xác năng lực đáp ứng của thiết bị trước mỗi ca làm việc. Việc tra cứu kỹ lưỡng sơ đồ tải trọng giúp các nhà thầu kiểm soát hoàn toàn thông số vận hành, từ đó triệt tiêu các sự cố mất an toàn do vượt quá giới hạn chịu tải.
Bài viết dưới đây sẽ phân tích chi tiết về sơ đồ và bảng tải trọng xe cẩu 300 tấn Liebherr LTM 1300, hướng dẫn phương pháp khai thác biểu đồ tải trọng hiệu quả cùng quy trình đối chiếu thực tế tại công trình.

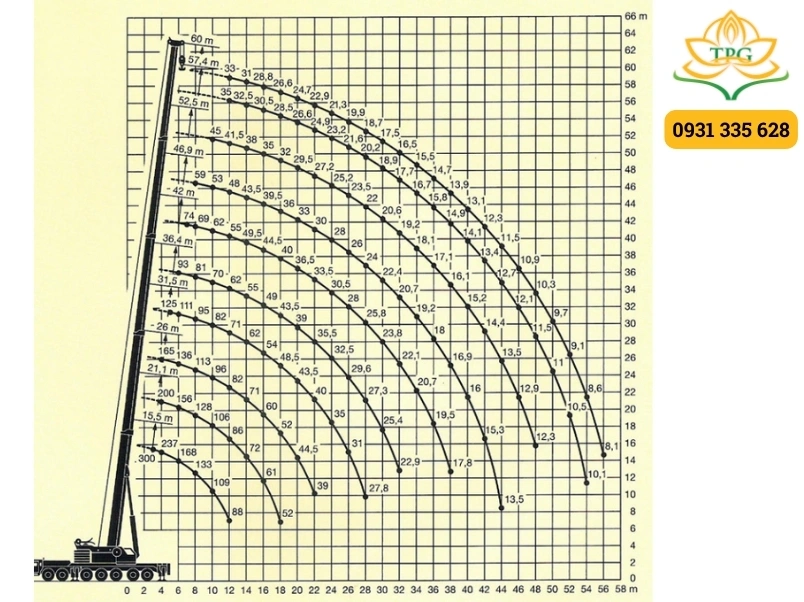

Sơ đồ tải trọng cẩu 300 tấn Liebherr LTM 1300
Sơ đồ tải trọng cẩu 300 tấn Liebherr LTM 1300 là hệ thống tài liệu đồ họa thể hiện trực quan mối quan hệ toán học giữa sức nâng, bán kính làm việc, chiều dài cần chính/phụ và góc nâng cần cẩu. Đối với dòng siêu cẩu bánh lốp này, khả năng nâng đạt đỉnh điểm ở các tầm với ngắn nhờ sự hỗ trợ của hệ thống đối trọng siêu trọng và mô men tải thế hệ mới.
Để tối ưu hóa toàn bộ thông số kỹ thuật, kỹ sư hiện trường cần nắm vững các thông số cấu thành chính trong sơ đồ:
- Tải trọng định mức: Mức giới hạn chịu lực tối đa của thiết bị ứng với từng tải trọng nâng cho phép trong điều kiện tiêu chuẩn.
- Bán kính làm việc: Khoảng cách chiều ngang tính từ tâm quay của xe đến điểm đặt móc tải trọng.
- Chiều dài cần chính và chiều dài cần phụ: Tầm với không gian nhờ sự kết hợp giữa các đốt cần ống lồng và hệ thống cần phụ Jib linh hoạt.
- Biểu đồ sức nâng cần cẩu: Hệ thống đường cong kỹ thuật phản ánh sức gánh của cần theo từng góc nâng thực tế.
Tải ngay file catalog xe cẩu 300 tấn Liebherr LTM 1300 có sơ đồ và bảng tải trọng.

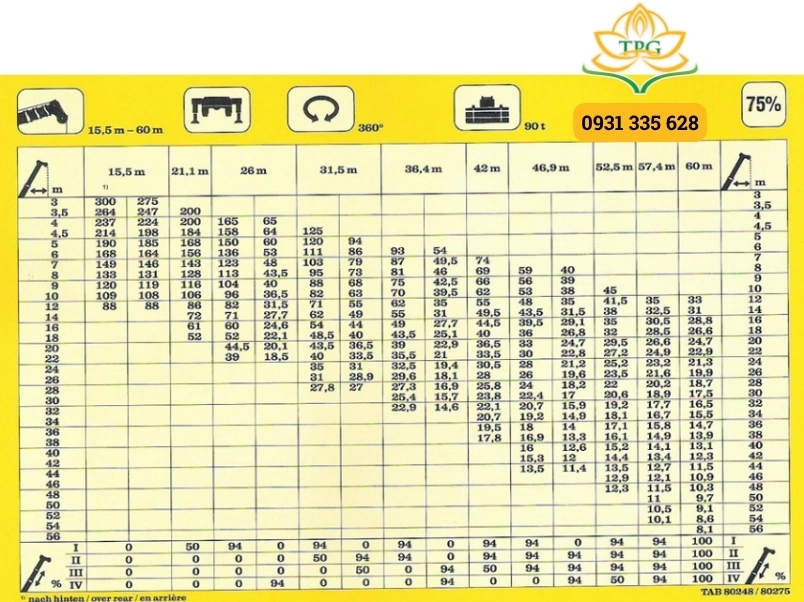

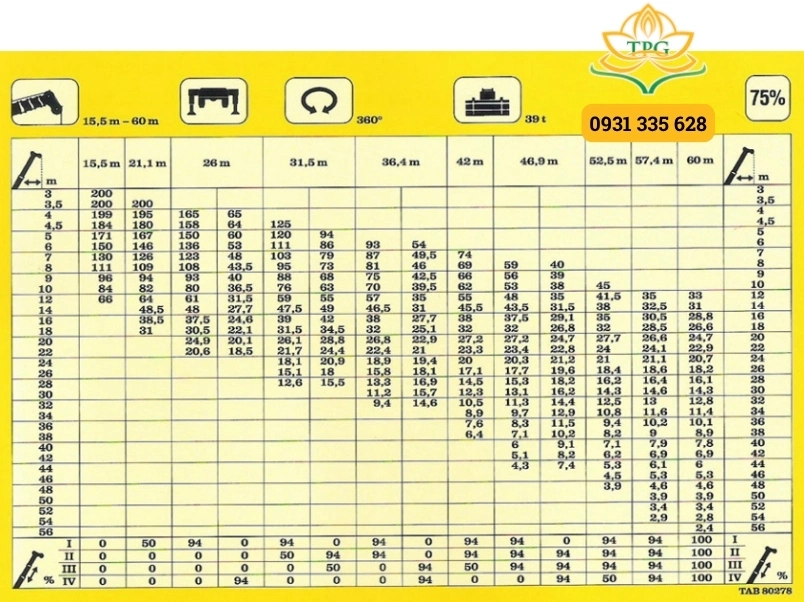

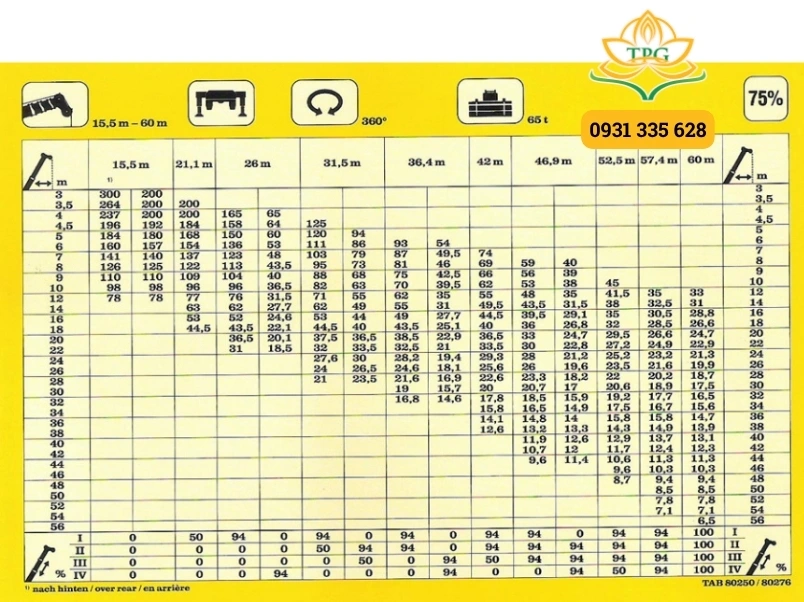

Bảng tải trọng xe cẩu 300 tấn Liebherr LTM 1300
Bảng tải trọng cẩu 300 tấn Liebherr LTM 1300 tổng hợp các số liệu đo lường thực tế về sức chịu tải của thiết bị dưới nhiều trạng thái thiết lập khác nhau. Các giá trị trong bảng tra tải trọng được xây dựng dựa trên thông số thử nghiệm nghiêm ngặt của nhà sản xuất.
Các chỉ số chuyên sâu nằm trong bảng tải trọng bao gồm:
- Tải trọng nâng cho phép: Mức giới hạn khối lượng tương ứng với từng bán kính nâng hạ, đã trừ hao trọng lượng móc và cáp.
- Chiều cao nâng: Giới hạn điểm đặt tải tối đa theo phương thẳng đứng khi vươn cần hết cỡ.
- Góc nâng cần cẩu: Độ nghiêng của thân cần so với mặt phẳng ngang để duy trì độ vững kết cấu.
- Tầm với cẩu: Biên độ hoạt động ngang của hệ thống cần trục.
Qua biểu đồ tải trọng cẩu 300 tấn, các thông số cho thấy tầm với cùng chiều cao sẽ biến thiên theo từng cấu hình đối trọng cần cẩu và độ mở của chân chống.
Xem thêm: Các loại xe cẩu thông dụng nhất hiện nay
Hướng dẫn cách đọc sơ đồ tải trọng cẩu bánh lốp Liebherr LTM 1300 (kèm ví dụ)
Phương pháp cách đọc sơ đồ tải trọng cẩu 300 tấn đòi hỏi sự cẩn trọng cao độ để đối chiếu giữa tải trọng thực tế và giới hạn cho phép của máy. Quá trình tra cứu bảng tra tải trọng (hay còn gọi là load chart cẩu 300 tấn) diễn ra theo 4 bước chuẩn sau:
- Bước 1: Xác định trọng lượng vật nâng: Tính toán tổng khối lượng cấu kiện cần cẩu lên cao (gồm cả móc, ma-ni, cáp thắt). Ví dụ thực tế: Tổng trọng lượng khối kết cấu nhà máy cần cẩu là 80 tấn.
- Bước 2: Xác định bán kính làm việc: Đo đạc khoảng cách ngang từ tâm quay xe cẩu đến vị trí hạ tải. Ví dụ: Bán kính làm việc đo được thực tế là 10 mét.
- Bước 3: Gióng thông số trên biểu đồ: Dóng điểm giao cắt giữa bán kính và chiều dài đốt cần trên bảng tải trọng để tìm giới hạn cho phép. Ví dụ: Tra cứu trên load chart cho thấyD mức tải trọng định mức đạt 96 tấn (tại chiều dài cần là 26m, đoạn I kéo ra 94%, đối trọng 90 tấn), hoàn toàn an toàn vì lớn hơn trọng lượng vật (80 tấn).
- Bước 4: Kiểm tra điều kiện giới hạn: Đảm bảo mặt bằng đạt tiêu chuẩn chịu lực, kiểm tra hệ thống đối trọng cần cẩu và độ mở chân chống đúng catalog. Ví dụ thực tế: Kiểm tra nền hạ đã lu lèn chắc chắn, lắp đủ khối lượng đối trọng theo yêu cầu và mở rộng chân chống 100%, đáp ứng trọn vẹn thông số kỹ thuật.
Các câu hỏi thường gặp về sơ đồ tải trọng cẩu 300 tấn
Vì sao phải tuân thủ tuyệt đối sơ đồ tải trọng cẩu 300 tấn khi thi công?
Việc này giúp duy trì khả năng nâng của cẩu 300 tấn trong vùng giới hạn an toàn, loại bỏ hoàn toàn nguy cơ lật xe hay gãy cần do quá tải.
Bán kính làm việc ảnh hưởng như thế nào đến tải trọng nâng của cẩu 300 tấn?
Khi bán kính làm việc nới rộng (tầm với xa hơn), tải trọng nâng cho phép sẽ sụt giảm nhanh chóng do mô-men lật tăng cao.
Kết luận
Việc nắm vững và vận dụng chuẩn xác sơ đồ tải trọng cẩu 300 tấn chính là chìa khóa then chốt mang lại sự an toàn và thành công cho các công trình trọng điểm. Đồng thời, am hiểu thêm bảng tải trọng sẽ giúp các đơn vị kiểm soát chặt chẽ hơn thông số cẩu 300 tấn nhằm hạn chế tối đa rủi ro trong quá trình cẩu hạ.
