Sơ đồ tải trọng cẩu 150 tấn là tài liệu kỹ thuật cốt lõi giúp các kỹ sư và thợ vận hành xác định chính xác năng lực nâng hạ của thiết bị ở từng góc độ và bán kính làm việc khác nhau. Nắm rõ sơ đồ sẽ giúp bạn lập phương án thi công an toàn, tối ưu hóa hiệu suất và phòng ngừa rủi ro lật xe tại công trường.
Nội dung dưới đây sẽ cung cấp chi tiết về bảng tải trọng xe cẩu 150 tấn Sany STC1500S, hướng dẫn cách đọc biểu đồ tải trọng chuẩn xác cùng các lưu ý quan trọng.

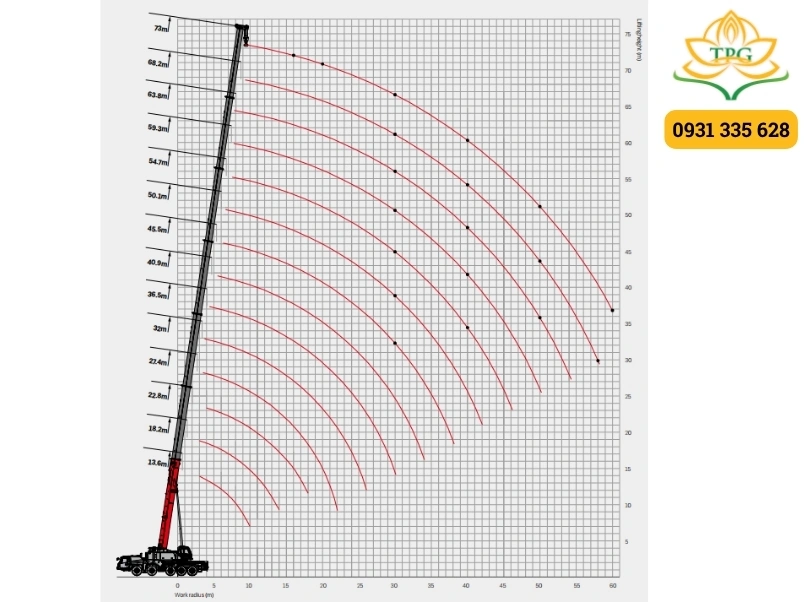

Sơ đồ tải trọng cẩu 150 tấn Sany STC1500S
Sơ đồ tải trọng cẩu 150 tấn Sany STC1500S là hệ thống biểu đồ kỹ thuật biểu thị mối quan hệ mật thiết giữa tải trọng nâng tối đa, bán kính làm việc, chiều dài cần chính và góc nâng cần cẩu của xe. Đối với dòng cẩu bánh lốp hạng nặng này, sức nâng đạt mức tối đa ở tầm với gần nhất khi sử dụng cấu hình chân chống mở rộng toàn phần kết hợp hệ thống đối trọng tiêu chuẩn.
Để khai thác hiệu quả thông số cẩu 150 tấn, người vận hành cần nắm bắt các yếu tố kỹ thuật cấu thành trong sơ đồ:
- Tải trọng nâng định mức: Mức giới hạn khối lượng nặng nhất mà thiết bị có thể cẩu được tương ứng với từng tải trọng nâng cho phép.
- Bán kính làm việc cẩu 150 tấn: Khoảng cách tính từ tâm quay của xe đến điểm móc vật nặng trên công trường.
- Chiều dài cần chính và chiều dài cần phụ: Độ vươn của hệ thống cần trục ống lồng kết hợp cần phụ Jib giúp mở rộng không gian làm việc.
- Tải trọng nâng tối đa: Ngưỡng giới hạn chịu tải của thiết bị theo từng trạng thái vận hành thực tế.
Tải ngay catalog xe cẩu Sany STC1500S 150 tấn PDF có kèm sơ đồ và bảng tải trọng.

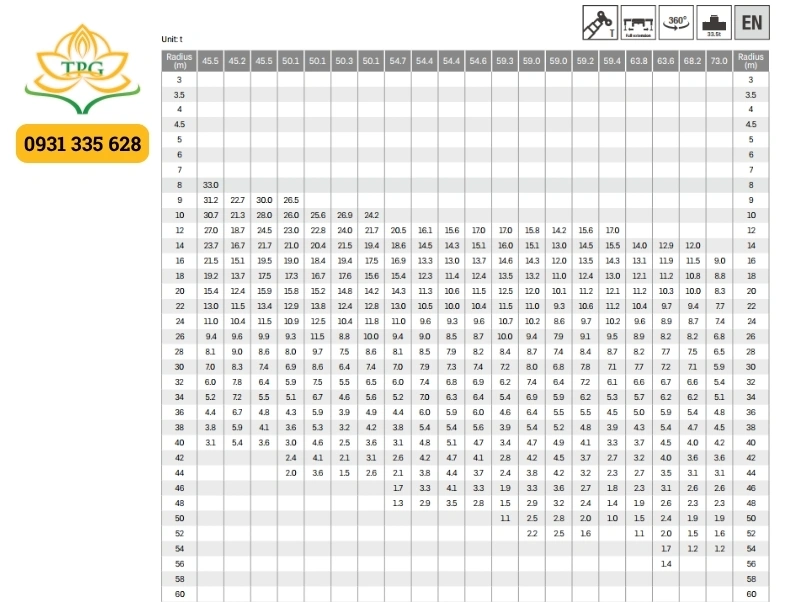

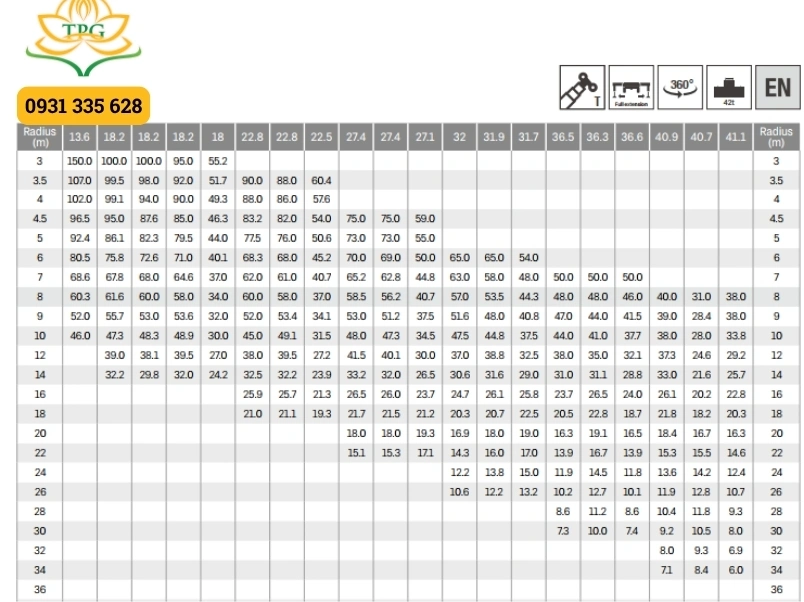

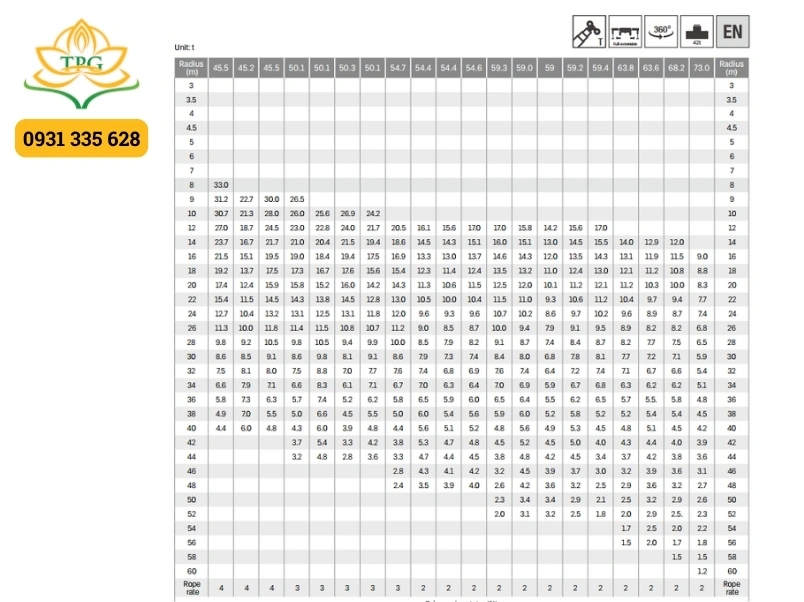

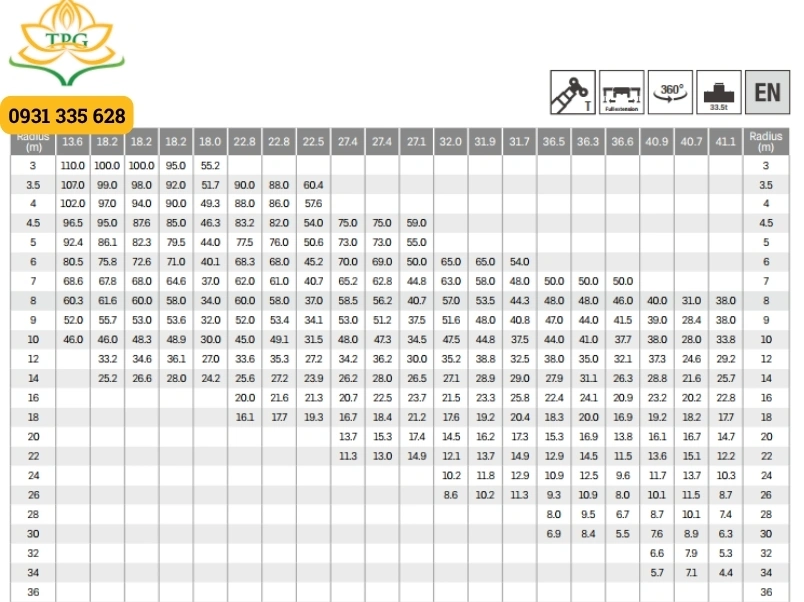

Bảng tải trọng xe cẩu 150 tấn Sany STC1500S
Bảng tải trọng cẩu 150 tấn Sany STC1500S thể hiện chi tiết các thông số sức nâng thực tế ứng với từng trạng thái vận hành của xe cẩu bánh lốp. Bảng tra tải trọng cẩu được nhà sản xuất biên soạn dựa trên điều kiện thử nghiệm tiêu chuẩn trên nền đất phẳng vững chắc.
Các thông số kỹ thuật chi tiết trong bảng bao gồm:
- Tải trọng định mức: Giá trị cho phép tương ứng với từng bán kính nâng hạ cụ thể, đã bao gồm trọng lượng của móc cẩu và cáp treo.
- Chiều cao nâng: Giới hạn không gian chiều cao móc cẩu có thể vươn tới khi lắp đặt cấu hình cần tối đa.
- Góc nâng cần cẩu: Góc nghiêng của đốt cần chính so với phương ngang, ảnh hưởng trực tiếp đến mô-men tải.
- Khả năng nâng theo tầm với: Sự suy giảm sức nâng khi độ vươn cần và bán kính làm việc tăng lên.
Theo biểu đồ tải trọng, cần cẩu 150 tấn nâng được bao nhiêu phụ thuộc hoàn toàn vào việc bạn lựa chọn cấu hình đối trọng và mức độ mở rộng của chân chống.
Xem thêm: Các loại xe cẩu phổ biến
Hướng dẫn cách đọc sơ đồ tải trọng cẩu bánh lốp 150 tấn Sany STC1500S (kèm ví dụ)
Cách đọc sơ đồ tải trọng cẩu 150 tấn đòi hỏi kỹ sư phải đối chiếu chính xác giữa trọng lượng vật nâng, tầm với và cấu hình thiết bị thực tế trên công trường. Quá trình tra cứu bảng tra tải trọng (hoặc load chart cẩu 150 tấn) được thực hiện tuần tự theo 4 bước sau:
- Bước 1: Xác định trọng lượng vật nâng: Tính toán chính xác tổng khối lượng cần cẩu (bao gồm cả móc phụ, ma-ni và cáp buộc hàng). Ví dụ: Tổng trọng lượng thiết bị cần cẩu lên cao là 35 tấn.
- Bước 2: Xác định bán kính làm việc: Đo lường khoảng cách từ tâm cẩu đến tải từ vị trí đứng của xe đến tâm điểm đặt vật tại vị trí hạ. Ví dụ: Bán kính làm việc đo được là 12 mét.
- Bước 3: Gióng thông số trên biểu đồ: Dóng giao điểm giữa bán kính làm việc và chiều dài đoạn cần đang sử dụng trên sơ đồ hoặc bảng tải trọng để tìm ra mức tải trọng cho phép. Ví dụ: Đối chiếu bán kính làm việc 12 m trên bảng tải trọng với chiều dài cần chính 31.9 m ở mức trung bình, giá trị tải trọng nâng cho phép đạt khoảng 38.8 tấn, đảm bảo an toàn vì lớn hơn trọng lượng vật nâng (35 tấn).
- Bước 4: Kiểm tra điều kiện giới hạn: Đảm bảo điều kiện mặt bằng thi công đạt chuẩn, kiểm tra trạng thái đối trọng cần cẩu và độ mở rộng của chân chống khớp với thông số trong bảng tải. Ví dụ: Kiểm tra thực tế thấy mặt bằng đã lu lèn vững chắc, hệ thống đối trọng lắp đủ theo yêu cầu và chân chống mở rộng tối đa 100%, thỏa mãn toàn bộ thông số kỹ thuật xe cẩu.
Các câu hỏi thường gặp về biểu đồ tải trọng cẩu 150 tấn
Vì sao phải tuân thủ tuyệt đối sơ đồ tải trọng cẩu 150 tấn khi thi công?
Việc tuân thủ sơ đồ tải trọng cẩu 150 tấn giúp đảm bảo sức nâng của xe luôn nằm trong giới hạn an toàn, ngăn chặn tình trạng quá tải gây lật xe hoặc gãy cần.
Bán kính làm việc ảnh hưởng như thế nào đến tải trọng nâng của cẩu 150 tấn?
Khi bán kính làm việc càng lớn (tầm với càng xa), tải trọng nâng tối đa của xe càng giảm mạnh do mô-men lật tăng lên.
Tiến Phát Group có hỗ trợ cung cấp tài liệu kỹ thuật và cho thuê xe cẩu 150 tấn không?
Có, Tiến Phát Group hỗ trợ cung cấp đầy đủ catalog, hướng dẫn đọc biểu đồ tải trọng cẩu 150 tấn và cung cấp dịch vụ cho thuê xe cẩu uy tín, chuyên nghiệp tại miền Nam.
Kết luận
Việc đọc hiểu và áp dụng chính xác sơ đồ tải trọng cẩu 150 tấn là chìa khóa vàng đảm bảo sự thành công và an toàn tuyệt đối cho mọi dự án xây dựng công nghiệp nặng. Đồng thời, nắm vững bảng tải trọng giúp đơn vị thi công kiểm soát tốt các thông số cẩu 150 tấn và hạn chế tối đa rủi ro phát sinh.
